Gewicht: | 1,3 kg , |
Außenmaße: | 104 x 182 x 48 mm |

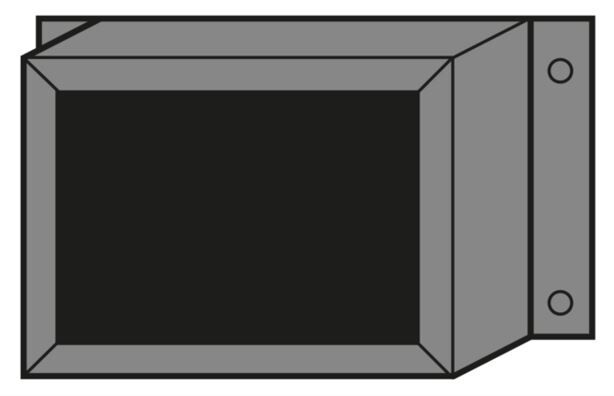

Das Zubehör "Rohrdurchführung" ist für die Modelle der ION-LINE geeignet und kann verwendet werden um eingene Kabel in den Schrank einzubringen, um beispielweise eigene Brandmeldetechnik im Schrank zu verbauen.
Sicherheitsvorrichtung für Rohrdurchführungen - der asecos Modellreihen V-90, S-90, Q-90, IO-90, K-90, XL-90 gemäß DIN EN 14470-1
Technische Spezifikation:

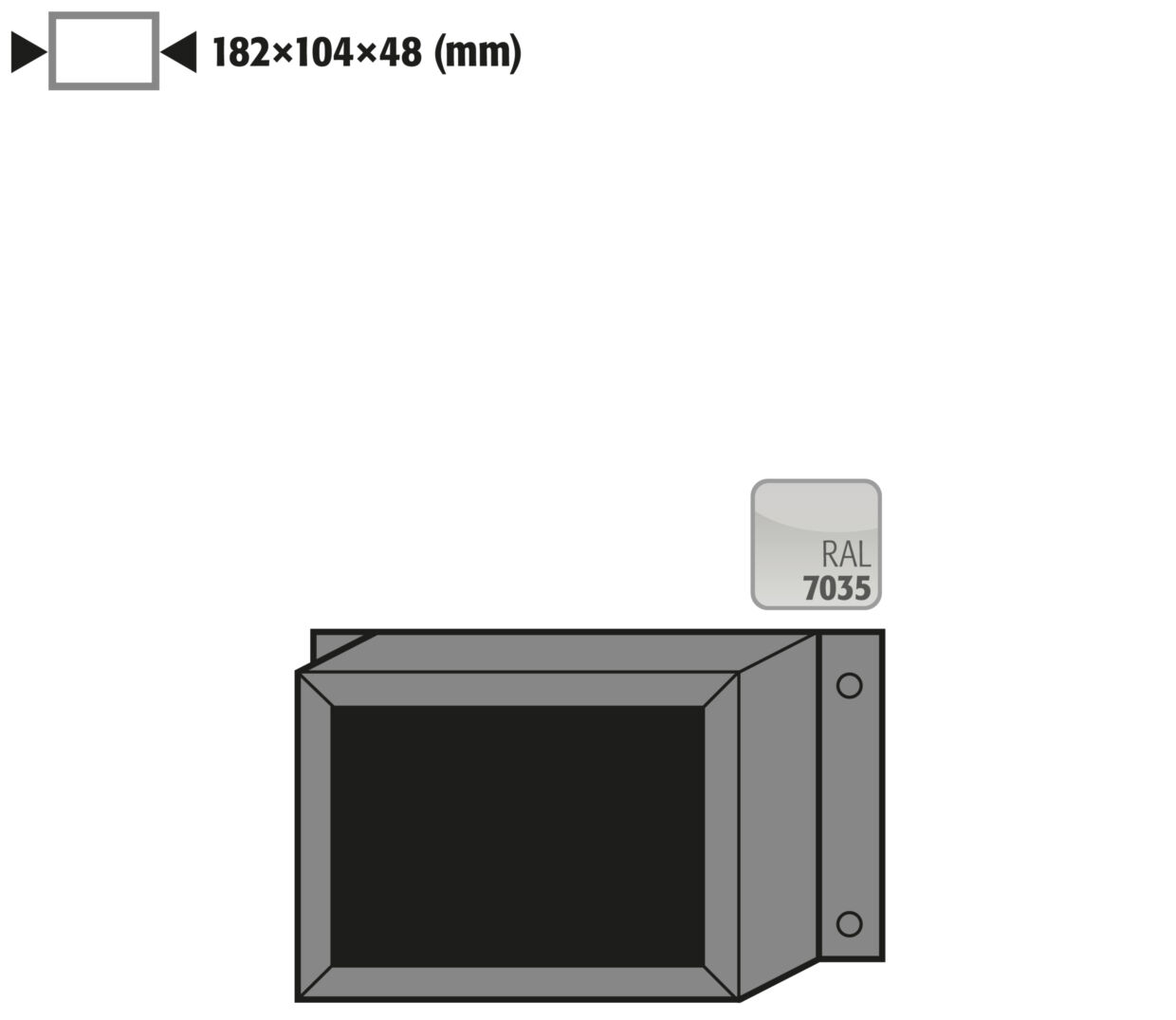

Spezielle Brandschutzplatte mit einem Gehäuse, das pulverbeschichtet ist (in der Farbe RAL Lichtgrau).
Abmessungen (Breite x Tiefe x Höhe in Millimetern): 182 x 104 x 50
Montage: Anschraublaschen mit jeweils 4 Schrauben
Verwendungszweck:
Diese Vorrichtung ist geeignet zur Durchführung von:
- Rohren (mit einem Außendurchmesser von bis zu 28 mm)
- Schläuchen (mit einem Außendurchmesser von bis zu 27 mm)
- Elektrokabeln (mit einem Außendurchmesser von bis zu 21 mm)
Zusätzliche Hinweise für metallische Rohrleitungen:
Es wird empfohlen, Rohrleitungen aus nichtrostendem Edelstahl oder einem Werkstoff mit ähnlicher Wärmeleitfähigkeit herzustellen, um die Feuerbeständigkeit aufrechtzuerhalten, wie sie in den Tests ermittelt und festgelegt wurde.
Grundsätzlich / Montageposition:
Die Typ 90 Rohrdurchführung kann in den vorgesehenen Bereichen für den jeweiligen Schranktyp des Herstellers montiert werden. Die Montage kann sowohl außen als auch innen erfolgen.
Eigenmontage:
Fordern Sie die Zeichnung des jeweiligen Schrankmodells bei uns an. Beachten Sie dabei, dass ein Mindestabstand von 22 mm von den Rändern der Rohrdurchführung und 20 mm zwischen einzelnen Rohren, Schläuchen oder Kabeln zwingend einzuhalten ist. Der Bohrdurchmesser in der Typ 90 Rohrdurchführung darf höchstens 1 mm größer sein als der Außendurchmesser der Rohrleitung, des Schlauchs oder des Kabels, das durch die Rohrführung geführt werden soll (abweichende Ausführungsvarianten sind in Absprache mit uns bzw. dem Hersteller möglich).
Nicht mehr benötigte Bohrungen:
Wenn Bohrungen nicht mehr benötigt werden, müssen alle offenen Bohrungen in der Schrankwand fachgerecht und vollständig bis zur Wandungstiefe mit geeignetem Brandschutzkitt verschlossen werden.
Alternativ: Montage durch den Hersteller:
Falls die Montage der Durchführung im Werk erfolgen soll, sprechen Sie uns bitte direkt an um die Vorgehensweise abzustimmen: info@lion-care.com oder +49 7151 256 4811 .
Zugelassen für die asecos Produktpalette
Diese Vorrichtung ist für alle asecos Typ 90 Sicherheitsschränke der Modellreihen V-90, S-90, Q-90, IO-90, K-90, XL-90 gemäß DIN EN 14470-1 zugelassen.
