NEFAB Transportbehälter 1812R für Lithium-Ionen-Batterien / Lithium-Ionen-Akkus

Die NEFAB Transportverpackungen sind Standardverpackungen für Lithium-Ionen-Batterien sind speziell für den sicheren und effizienten Transport von Altbatterien, dringenden Sendungen, Prototypen, zum Recycling bestimmten Batterien oder Batterien für Second-Life-Anwendungen konzipiert.

Größe und Aufnahmekapazität des Batterie-Transportbehälters

Der Transportbehälter aus Sperrholz verfügt über die Außenmaße von ca. 1800 x 1200 x 688 mm (LxBxH). Im Inneren der Box betragen die Maße 1766 x 1166 x 518 mm (LxBxH). Nutzbar sind vom Innenmaß ca. 1578 x 1040 x 485 mm. Das Eigengewicht des Transportbehälters beträgt ca. 145 kg. Das maximal zulässige Gesamtgewicht beträgt 960 kg. Der Grundrahmen ist für Flurfördergeräte 4-seitig einfahrbar. Der Behälter ist stapelbar bis zu einer maximalen Auflast von 6912 kg (statisch). Dynamisch beträgt die Auflast 3840 kg.

Unterschied zwischen statischem und dynamischem Stapeln

Beim statischen Stapeln werden Güter dauerhaft und unverändert aufeinander gestapelt. Die Anordnung bleibt konstant, und es findet während der Lagerung keine Bewegung oder Umorganisation statt.

Beim dynamischen Stapeln hingegen werden die gestapelten Güter regelmäßig bewegt, umgelagert oder entnommen.

Langlebige, Faltbare Sperrholzkiste für bis zu 100 Zyklen

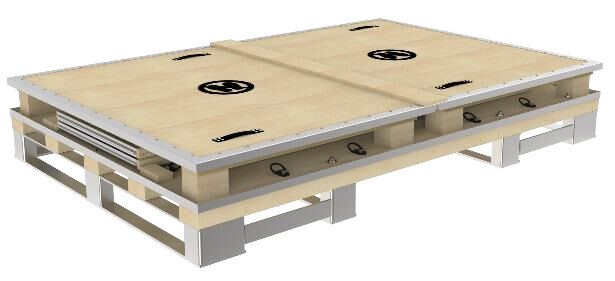

Bei der Box handelt es sich um eine Mehrwegsperrholzkiste. Wenn die Kiste nicht benutzt wird, ist diese klappbar und kann einfach gelagert werden. Erfahrungsgemäß kann die Verpackung ca. 100 Zyklen genutzt werden, je nach Anwendung.

Anwendung des NEFAB 1812R Transportbehälters

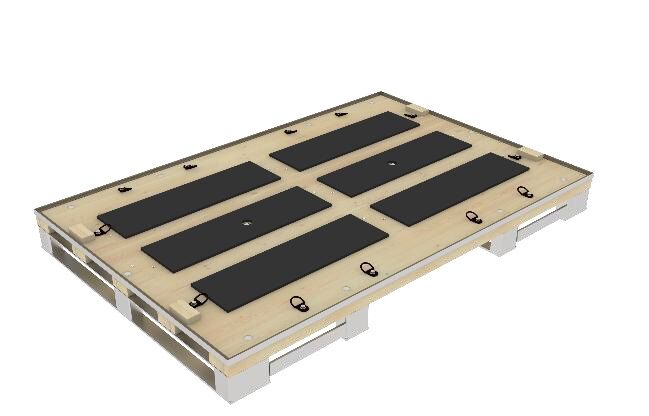

Die einzupackende Batterie kann mittels der 12 Ringösen und mit 2+2 Spanngurten 35 mm/2000 daN in der Box befestigt werden. Außerdem ist eine Antirutschmatte auf der Auflagefläche zu finden. Der Deckel muss mit den gleichen Gurten verschlossen werden. Die Gurte sind nicht im Lieferumfang enthalten, können aber im Zubehör mitbestellt werden.

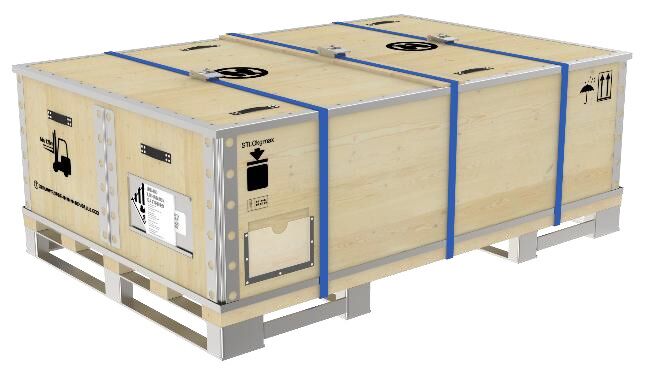

Vor jeder Verwendung muss die Unversehrtheit des Behälters und aller Bestandteile geprüft werden. Mit der Aufstellung, Einlagerung, Umsetzung und dem Transport darf nur geschultes und eingewiesenes Personal beauftragt werden. Zur Sicherung des Inhalts sind drei Spanngurte um den Behälter befestigt.

Zertifiziert für Verpackungsgruppe I

Der Transportbehälter 1812R erfüllt die Anforderungen der Verpackungsgruppe I, das bedeutet, dass Stoffe mit hohem Gefahrenpotenzial darin befördert werden dürfen. Um diese Klassifizierung zu erreichen, muss die Verpackung bauartgeprüft sein und eine Fallhöhe aus 1,8 m überstanden haben. Alle Verpackungen mit dem Code „X“ dürfen für die Verpackungsgruppen I (II und III) verwendet werden.

Geeignet für Lithium Batterien im grünen und gelben Zustand --> Bei Zustand "gelb" Zubehör ist erforderlich

Dieser Transportbehälter kann für den ADR konformen Transport neuwertiger (grüner) Batterien im Sinne der Verpackungsanweisung LP 903 verwendet werden. Für Transporte defekter, Protoypen oder End-of-Life Batterien (gelb) ist ein individuelles Innenverpackungsset für den gelben Status erforderlich. Bitte kontaktieren Sie uns hier unbedingt, wenn Sie die Verpackung dafür verwenden möchten! info@lion-care.com , bzw. +49 7151 256 4811 oder +49 7151 256 4817.

Für Transporte im Sinne der SV 376 der ADR und der Verpackungsanweisung LP 904 geeignet

Alle Lithium-Ionen-Zellen oder -Batterien und Lithium-Metall-Zellen oder -Batterien, die beschädigt wurden und nicht mehr den anwendbaren Vorschriften gemäß deren Handbuch entsprechen, müssen den Bestimmungen gemäß der Sondervorschrift 376 (SV 376) entsprechen. Dies ist zutreffend zum Beispiel für Zellen die ausgelaufen bzw. entgast sind, äußerliche bzw. mechanische Beschädigungen erlitten haben oder aus Sicherheitsgründen als defekt identifiziert wurden oder aber vor der Beförderung nicht mehr diagnostiziert werden.

konnten. Diese Zellen müssen dann gemäß Verpackungsanweisung LP 904 verpackt werden. Laut dieser Richtlinie muss beispielsweise sichergestellt sein, dass freiwerdende Elektrolyte aufgesaugt werden und ein nicht elektrisch leitender Wärmedämmstoff muss dafür sorgen, dass die Umgebung vor gefährlicher Wärmeentwicklung geschützt wird.

Prototypentransporte nach SV 310 der ADR und der Verpackungsanweisung LP 905

Die Sondervorschrift SV 310 regelt die Beförderung von Prototypen von Lithium-Ionen-Zellen oder -Batterien und Lithium-Metall-Zellen oder -Batterien. Verpackungsanweisung LP 905 stellt dann unter anderem Anforderungen an die Verpackung und die Gefahrgutmasse.

Transporthinweise

Alle gesetzlichen Regelungen, sowie etwaige Kennzeichnungen und Beschriftungen sind beim Transport zu beachten. Alle Umsetzungsvorgänge und Transporte des Behälters müssen mit geeigneten und betriebssicheren Mitteln erfolgen. Vor dem Transport ist darauf zu achten, dass die Haube fest mit dem Grundrahmen verschlossen ist.

Reparatur und Entsorgung

Beschädigte Transportbehälter dürfen nicht weiterverwendet werden. Eine Reparatur darf ausschließlich durch vom Hersteller autorisierte Fachkräfte, oder ihn selbst, durchgeführt werden. Kontaminierte Bauteile müssen entsprechend ihrer Kontamination der fachgerechten Entsorgung zugeführt werden.

Zertifizierung und Richtlinien

Lithium-Batterien fallen in die Gefahrgutklasse 9. Bei der Beförderung von Lithium-Batterien sind deshalb zahlreiche Vorgaben und Richtlinien einzuhalten.

Zukunftsorientiert

Lithium-Ionen-Batterien werden in den kommenden Jahren in allen industriellen Anwendungen nicht mehr wegzudenken sein. Bei unsachgemäßem Gebrauch kann aber von den Batterien bei der Herstellung, Lagerung und beim Transport ein nicht zu unterschätzendes Gefahrenpotenzial ausgehen. Durch Anschaffung dieser Boxen sichern Sie sich von Anfang an gegen größere finanzielle Schäden ab.

Für Sie im Einsatz

Nehmen Sie bei Rückfragen sehr gerne Kontakt mit uns auf. Wir freuen uns auf Sie!
