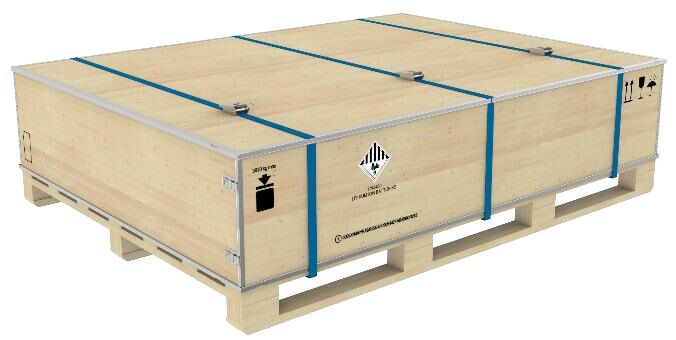

NEFAB Transportbehälter 2418E für Lithium-Ionen-Batterien / Lithium-Ionen-Akkus

Die NEFAB Transportverpackungen sind Standardverpackungen für Lithium-Ionen-Batterien sind speziell für den sicheren und effizienten Transport von Altbatterien, dringenden Sendungen, Prototypen, zum Recycling bestimmten Batterien oder Batterien für Second-Life-Anwendungen konzipiert.

Größe und Aufnahmekapazität des Batterie-Transportbehälters

Der Transportbehälter aus Sperrholz verfügt über die Außenmaße von ca. 2380 x 1780 x 628 mm (LxBxH). Im Inneren der Box betragen die Maße 2360 x 1760 x 450 mm (LxBxH). Nutzbar sind vom Innenmaß ca. 2254 x 1634 x 428 mm. Das Eigengewicht des Transportbehälters beträgt ca. 135 kg. Das maximal zulässige Gesamtgewicht beträgt 1272 kg. Der Grundrahmen ist für Flurfördergeräte 4-seitig einfahrbar. Der Behälter ist stapelbar bis zu einer maximalen Auflast von 6900 kg (statisch). Dynamisch beträgt die maximale Auflast 3833 kg.

Unterschied zwischen statischem und dynamischem Stapeln

Beim statischen Stapeln werden Güter dauerhaft und unverändert aufeinander gestapelt. Die Anordnung bleibt konstant, und es findet während der Lagerung keine Bewegung oder Umorganisation statt.

Beim dynamischen Stapeln hingegen werden die gestapelten Güter regelmäßig bewegt, umgelagert oder entnommen.

Robuste Einwegverpackung

Bei der Box handelt es sich um eine Einwegverpackung. Die Robusten Sperrholzplatten verhindern Stöße etc.

Anwendung des NEFAB 2418E Transportbehälters

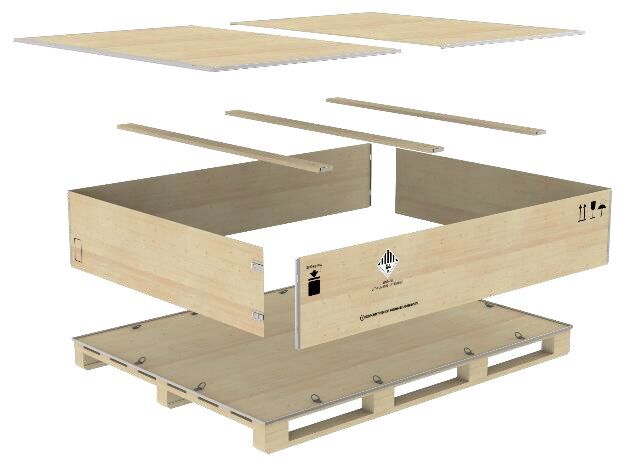

Die einzupackende Batterie kann mittels der 12 Ringösen in der Box mit 2+2 Spanngurten mit Klemmschloss mit 35 mm / 2000 daN befestigt werden. Außerdem ist eine Antirutschmatte auf der Auflagefläche zu finden. Der Deckel muss mit den gleichen Spanngurten verschlossen. Die Gurte sind nicht im Lieferumfang enthalten, sind aber im Reiter Zubehör zu finden.

Vor jeder Verwendung muss die Unversehrtheit des Behälters und aller Bestandteile geprüft werden. Mit der Aufstellung, Einlagerung, Umsetzung und dem Transport. darf nur geschultes und eingewiesenes Personal beauftragt werden. Abhängig von der Batterie (Bauform, Energiegehalt, Zustand, etc.) müssen gegebenenfalls die Abstände der Batterie zu den Behälterwänden angepasst werden.

Zertifiziert für Verpackungsgruppe I

Der Transportbehälter 2418R erfüllt die Anforderungen der Verpackungsgruppe I, das bedeutet, dass Stoffe mit hohem Gefahrenpotenzial darin befördert werden dürfen. Um diese Klassifizierung zu erreichen, muss die Verpackung bauartgeprüft sein und eine Fallhöhe aus 1,8 m überstanden haben. Alle Verpackungen mit dem Code „X“ dürfen für die Verpackungsgruppen I (II und III) verwendet werden.

Geeignet für Lithium Batterien im grünen und gelben Zustand --> Bei Zustand "gelb" Zubehör ist erforderlich

Dieser Transportbehälter kann für den ADR konformen Transport neuwertiger (grüner) Batterien im Sinne der Verpackungsanweisung P903 verwendet werden. Für Transporte defekter, Protoypen oder End-of-Life Batterien (gelb) ist ein individuelles Innenverpackungsset für den gelben Status erforderlich. Bitte kontaktieren Sie uns hier unbedingt, wenn Sie die Verpackung dafür verwenden möchten! info@lion-care.com , bzw. +49 7151 256 4811 oder +49 7151 256 4817.

Für Transporte im Sinne der SV 376 der ADR und der Verpackungsanweisung LP 904 geeignet

Alle Lithium-Ionen-Zellen oder -Batterien und Lithium-Metall-Zellen oder -Batterien, die beschädigt wurden und nicht mehr den anwendbaren Vorschriften gemäß deren Handbuch entsprechen, müssen den Bestimmungen gemäß der Sondervorschrift 376 (SV 376) entsprechen. Dies ist zutreffend zum Beispiel für Zellen die ausgelaufen bzw. entgast sind, äußerliche bzw. mechanische Beschädigungen erlitten haben oder aus Sicherheitsgründen als defekt identifiziert wurden oder aber vor der Beförderung nicht mehr diagnostiziert werden.

konnten. Diese Zellen müssen dann gemäß Verpackungsanweisung LP 904 verpackt werden. Laut dieser Richtlinie muss beispielsweise sichergestellt sein, dass freiwerdende Elektrolyte aufgesaugt werden und ein nicht elektrisch leitender Wärmedämmstoff muss dafür sorgen, dass die Umgebung vor gefährlicher Wärmeentwicklung geschützt wird.

Prototypentransporte nach SV 310 der ADR und der Verpackungsanweisung LP 905

Die Sondervorschrift SV 310 regelt die Beförderung von Prototypen von Lithium-Ionen-Zellen oder -Batterien und Lithium-Metall-Zellen oder -Batterien. Verpackungsanweisung P 910 stellt dann unter anderem Anforderungen an die Verpackung und die Gefahrgutmasse.

Transporthinweise

Alle gesetzlichen Regelungen, sowie etwaige Kennzeichnungen und Beschriftungen sind beim Transport zu beachten. Alle Umsetzungsvorgänge und Transporte des Behälters müssen mit geeigneten und betriebssicheren Mitteln erfolgen. Vor dem Transport ist darauf zu achten, dass die Haube fest mit dem Grundrahmen verschlossen ist.

Reparatur und Entsorgung

Beschädigte Transportbehälter dürfen nicht weiterverwendet werden. Eine Reparatur darf ausschließlich durch vom Hersteller autorisierte Fachkräfte, oder ihn selbst, durchgeführt werden. Kontaminierte Bauteile müssen entsprechend ihrer Kontamination der fachgerechten Entsorgung zugeführt werden.

Zertifizierung und Richtlinien

Lithium-Batterien fallen in die Gefahrgutklasse 9. Bei der Beförderung von Lithium-Batterien sind deshalb zahlreiche Vorgaben und Richtlinien einzuhalten.

Zukunftsorientiert

Lithium-Ionen-Batterien werden in den kommenden Jahren in allen industriellen Anwendungen nicht mehr wegzudenken sein. Bei unsachgemäßem Gebrauch kann aber von den Batterien bei der Herstellung, Lagerung und beim Transport ein nicht zu unterschätzendes Gefahrenpotenzial ausgehen. Durch Anschaffung dieser Boxen sichern Sie sich von Anfang an gegen größere finanzielle Schäden ab.

Für Sie im Einsatz

Nehmen Sie bei Rückfragen sehr gerne Kontakt mit uns auf. Wir freuen uns auf Sie!
