Genius Lio Guard Transportbox Edelstahl-Behälter / Verzinkter Stahl-Behälter für Lithium-Ionen-Akkus
- Auch für kritisch defekte Batterien
- Erhältlich in 6 Größen
- Inklusive PyroBubbles
Haben Sie Fragen zu diesem Produkt?
- Ihr persönlicher Ansprechpartner
- Name: Petra Fürbeck
- E-Mail: info@lion-care.com
- Tel.-Nr.: +49 (0) 7151 - 256 4817
Technische Daten
| ADR Sondervorschrift: | SV 310, SV 376, SV 377 |
|---|---|
| Anwendungsgebiete: | Entsorgung, Prototypen, Transport von Akkus |
| Außenmaße (mm) : | 2 582 x 1 566 x 1 131 |
| Batteriezustand: | Neuwertig, Defekt, Kritisch defekt |
| Codierung: | 50A |
| Füllmaterial: | PyroBubbles® |
| Geeignet für kritisch defekt?: | Ja |
| Handling des Füllmaterial: | Schüttgut |
| Innenmaße (mm): | 2 070 x 1 060 x 540 |
| Leergewicht (kg): | 519 |
| Material: | Edelstahl |
| Max. Batteriegröße (mm): | 1 970 x 960 x 440 |
| Max. Bruttomasse (kg): | 1 738 |
| Max. Netto-Gefahrgutmasse (kg): | 550 |
| Maximale Energiedichte (kWh): | 23,8 |
| Rauminhalt (l): | 1 185 |
| UN Verpackungscode: | UN 50A/X/.. ../D/BAM 15724-GENIUS1/4000/1738 |
| Verpackungsanweisung gemäß ADR: | LP 903, LP 904, LP 905, LP 906 |
| Verpackungsgruppe: | I |

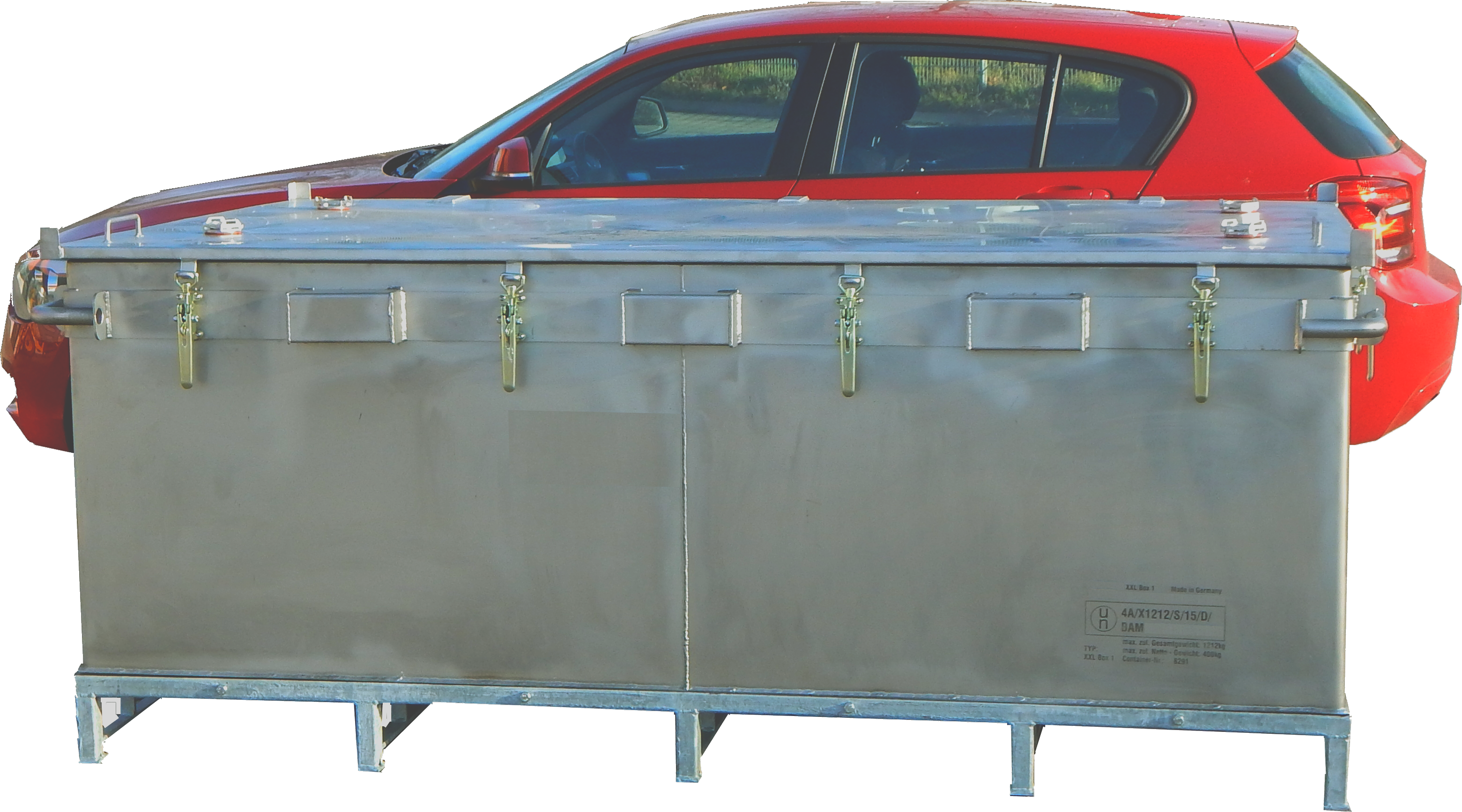

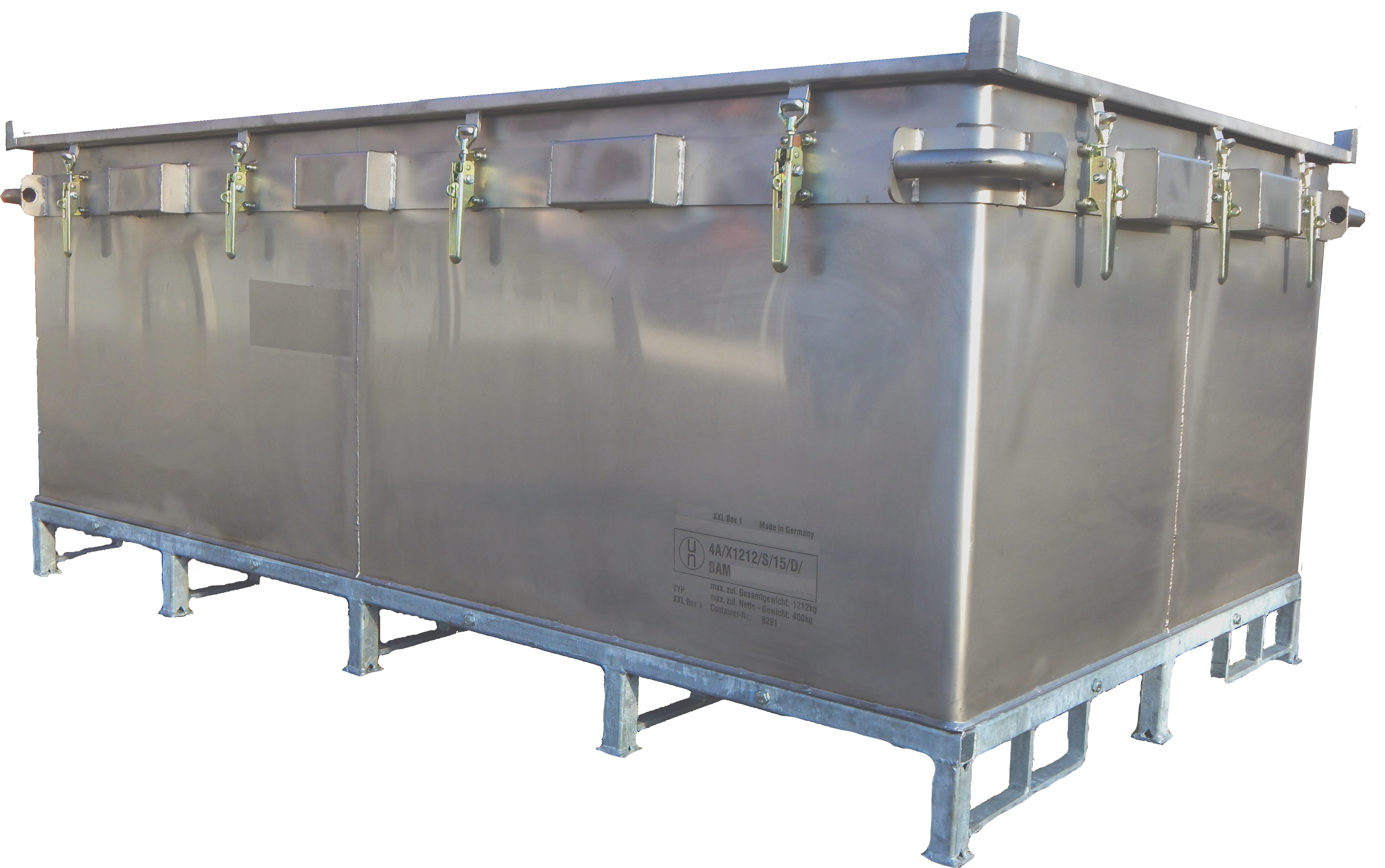

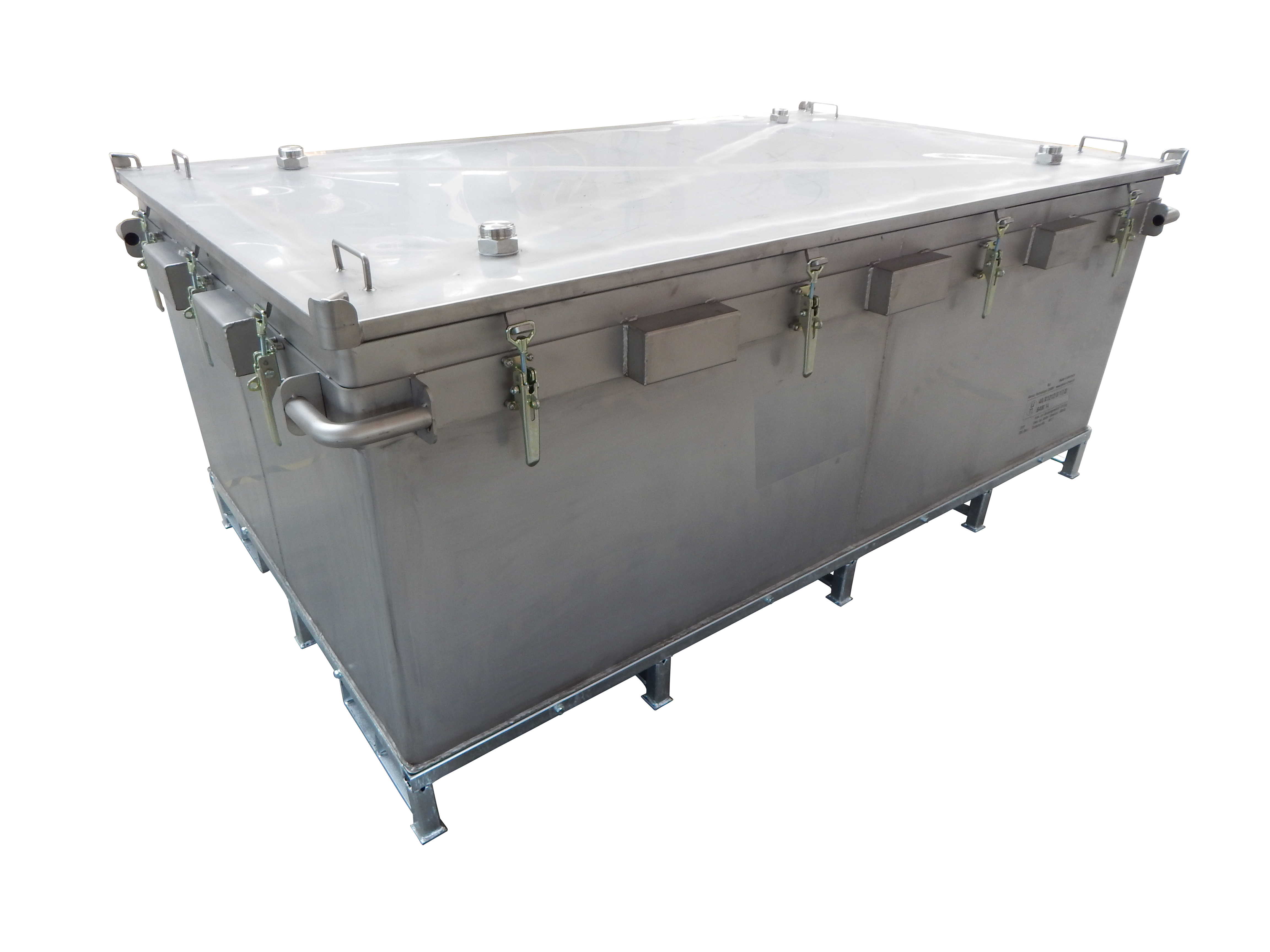

Produktinformationen „Genius Lio Guard XXL-Box E Transportbox mit Innenbox“
1. Kurzübersicht
Die Genius Lio Guard XXL-Box E mit Innenbox ist ein doppelwandiger Gefahrgutbehälter aus Edelstahl für den sicheren Transport und die Zwischenlagerung von beschädigten, defekten und kritisch defekten Lithium-Ionen-Batterien. Das System wurde speziell für große Batteriesysteme, Hochvolt-Batterien und Batteriemodule entwickelt und erfüllt die Anforderungen der geltenden Gefahrgutvorschriften für den professionellen Einsatz in Industrie, Logistik und Recycling.

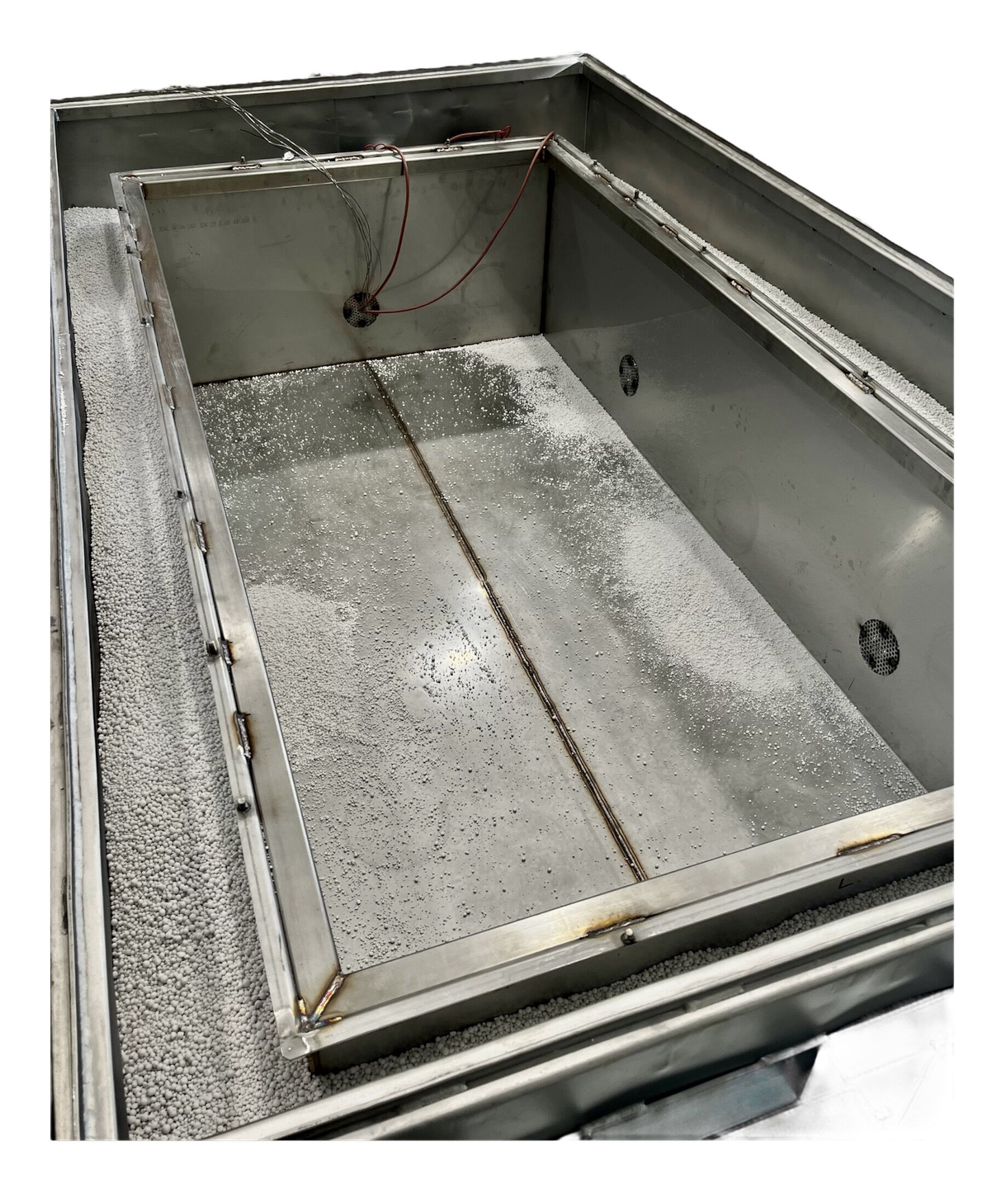

Die Konstruktion besteht aus einer robusten Außenbox und einer separaten Innenbox aus Edelstahl. Der Zwischenraum ist dauerhaft mit PyroBubbles® Premium befüllt und bildet eine zusätzliche thermische Barriere. Ergänzend wird das Transportgut innerhalb der Innenbox mit PyroBubbles® fixiert und thermisch voneinander getrennt. Vier integrierte Sicherheitsventile ermöglichen im Ereignisfall einen kontrollierten Druckausgleich.
Durch das große Innenvolumen eignet sich die XXL-Box E mit Innenbox insbesondere für große Hochvolt-Batterien, Batteriemodule, stationäre Energiespeicher sowie Prototypen. Die Box ist von allen Seiten mit Flurförderzeugen unterfahrbar, abschließbar und als langlebiges Mehrwegsystem für den wiederholten Einsatz ausgelegt.
2. Lieferumfang
- Genius Lio Guard XXL-Box E mit Edelstahl-Innenbox
- Abnehmbarer Edelstahldeckel
- 14 Spannverschlüsse
- EPDM-Dichtung
- 4 integrierte Sicherheitsventile
- Permanente PyroBubbles®-Füllung zwischen Außen- und Innenbox (ca. 275 kg / 1.100 l)
- 20 Säcke PyroBubbles® Premium à 12,5 kg (50 l) zur Befüllung der Innenbox
- Bedienungsanleitung
3. Technische Daten
- Außenmaße (L × B × H): 2.582 × 1.566 × 1.131 mm
- Innenmaße (L × B × H): 2.070 × 1.060 × 540 mm
- Behälteröffnung: 1.982 × 967 mm
- Innenvolumen: 1.185 l
- Leergewicht (Außenbox + Innenbox): 519 kg
- Systemgewicht (inkl. permanenter PyroBubbles®-Füllung): 794 kg
- Gesamtgewicht (inkl. PyroBubbles®): 1.219 kg
- Konfektionierungsgewicht: 1.048 kg
- Max. Bruttomasse: 1.738 kg
- Max. Zuladung (Gefahrgut + PyroBubbles®): 944 kg
- Max. Gefahrgutgewicht (Netto): 550 kg
- Max. Batteriegröße: 1.970 × 960 × 440 mm
- Max. Energiedichte: 23,80 kWh
- Material: Edelstahl 1.4301 (optional lackierter Stahl)
- Materialstärke: 2 mm (Behälter, Boden und Deckel)
- Unterfahrbarkeit: Von allen Seiten
- Bodenfreiheit: 130 mm
- Stapelbarkeit: Leerbehälter 1-fach stapelbar (nicht beim Transport von Batterien)
- Verschlüsse: 14 Spannverschlüsse
- Dichtung: EPDM
- Sicherheitsventile: 4 Stück
- Permanente Zwischenfüllung: ca. 275 kg (1.100 l) PyroBubbles® Premium
- Zusätzliches Füllmaterial: 20 Säcke PyroBubbles® Premium à 12,5 kg (50 l)
4. Einsatzbereiche
Die Genius Lio Guard XXL-Box E mit Innenbox eignet sich insbesondere für:
- Kritisch defekte Lithium-Ionen-Batterien
- Beschädigte oder defekte Lithium-Batterien
- Große Hochvolt-Batterien
- Batteriemodule und Batteriesysteme
- Stationäre Energiespeicher
- Prototypen
- Forschung und Entwicklung
- Batteriehersteller
- Industrieunternehmen
- Service- und Reparaturbetriebe
- Entsorgungs- und Recyclingunternehmen
- Gefahrgutlogistik
Die Box ist sowohl für die sichere Zwischenlagerung als auch für den Transport großer Lithium-Ionen-Batterien gemäß den geltenden Gefahrgutvorschriften ausgelegt.
5. Zulassungen / Normen
Die Genius Lio Guard XXL-Box E mit Innenbox verfügt über eine Bauartzulassung für Verpackungsgruppe I und erfüllt die Anforderungen der internationalen Gefahrgutvorschriften.
Geeignet für:
- ADR
- RID
- IMDG
- UN 3090, UN 3091, UN 3480, UN 3481
UN-Zulassung:
- UN 50A/X/..../D/BAM15724-GENIUS1/4000/1738
Verpackungsanweisungen:
- LP903, LP904, LP905, LP906
6. Hinweise
Die Genius Lio Guard XXL-Box E mit Innenbox ist für den professionellen Umgang mit Lithium-Ionen-Batterien in unterschiedlichen Batteriezuständen ausgelegt.
Das Sicherheitskonzept basiert auf einer doppelwandigen Konstruktion mit dauerhaftem PyroBubbles®-Zwischenraum sowie zusätzlichem PyroBubbles® Premium als Füll- und Löschmaterial innerhalb der Innenbox. Dadurch werden Batterien sicher fixiert, thermisch voneinander getrennt und die Auswirkungen eines Thermal Runaway wirkungsvoll begrenzt. Die Anwendung hat entsprechend der Bedienungsanleitung sowie den geltenden Gefahrgutvorschriften zu erfolgen.
7. Fazit
Die Genius Lio Guard XXL-Box E mit Innenbox bietet eine normgerechte Lösung für den Transport und die Zwischenlagerung großer Lithium-Ionen-Batterien. Die doppelwandige Edelstahlkonstruktion mit integrierter Innenbox, die permanente PyroBubbles®-Füllung zwischen den Behältern, die Bauartzulassung für Verpackungsgruppe I sowie das mehrstufige Sicherheitskonzept ermöglichen den professionellen Einsatz für große Batteriesysteme in Industrie, Logistik und Recycling.
| ADR Sondervorschrift: | SV 310, SV 376, SV 377 |
|---|---|
| Anwendungsgebiete: | Entsorgung, Prototypen, Transport von Akkus |
| Außenmaße (mm) : | 2 582 x 1 566 x 1 131 |
| Batteriezustand: | Neuwertig, Defekt, Kritisch defekt |
| Codierung: | 50A |
| Füllmaterial: | PyroBubbles® |
| Geeignet für kritisch defekt?: | Ja |
| Handling des Füllmaterial: | Schüttgut |
| Innenmaße (mm): | 2 070 x 1 060 x 540 |
| Leergewicht (kg): | 519 |
| Material: | Edelstahl |
| Max. Batteriegröße (mm): | 1 970 x 960 x 440 |
| Max. Bruttomasse (kg): | 1 738 |
| Max. Netto-Gefahrgutmasse (kg): | 550 |
| Maximale Energiedichte (kWh): | 23,8 |
| Rauminhalt (l): | 1 185 |
| UN Verpackungscode: | UN 50A/X/.. ../D/BAM 15724-GENIUS1/4000/1738 |
| Verpackungsanweisung gemäß ADR: | LP 903, LP 904, LP 905, LP 906 |
| Verpackungsgruppe: | I |
Downloads
FAQ
Das hängt von verschiedenen Faktoren ab, die man berücksichtigen muss:
- Größe der Batterie(n)
- Zustand (z.B. nicht kritisch, defekt, defekt kritisch oder Prototyp)
- Leistung
Transportboxen gibt es in vielen verschiedenen Größen und Ausstattungen. Es ist jeweils beim Produkt angegeben, für welche Verpackungsgruppe die Box geeignet ist.
Mehr dazu in unserem Blogartikel:
https://www.lion-care.com/aktuelles/blog/transportvorschriften-regeln-und-sicherheitsmassnahmen
Denken Sie auch bei nicht kritischen Batterien daran, diese vor Erschütterungen zu schützen und entsprechend Füllmaterial mitzubestellen, wenn dieses nicht bereits in der Box enthalten ist.
Ja. Sollte eine Batterie einen kritischen Zustand erreichen und einen Brand auslösen, verhindert eine Trennung der Akkus, dass dieser sich ausbreitet und multipliziert.
Grundsätzlich sollte das Dämm-/Schutzmaterial alle Seiten des Behälters auskleiden. Die Batterien werden zwischen einzelnen Schichten gelagert.
Wir haben auch Behälter im Programm, die das Schutzmaterial bereits in der Außenwand integriert haben. Hier ist keine weitere Schutzschicht notwendig.
Die technischen Grundsätze für Lager- und Transportlösungen sind sehr ähnlich. Die Transportboxen werden zusätzlich gemäß ADR umfangreichen Tests (Falltest, Brandtest …) unterzogen, um die Erfüllung der ADR-Regularien zu bestätigen. Die Verpackungsvorschriften sind umfangreich und gesetzlich geregelt.
Vergleichbare Vorschriften zur Lagerung gibt es derzeit noch nicht. Dennoch führen Hersteller von Lagerboxen regelmäßig entsprechende Test durch.
Welcher Behälter der richtige ist, hängt von der Art der zu versendenden oder zu lagernden Batterie und der Größe ab.
Wenn Sie mehr zur Lagerung und zum Transport von Batterien erfahren möchten, finden Sie in unseren Blogartikeln die Antwort:
https://www.lion-care.com/aktuelles/blog/transportvorschriften-regeln-und-sicherheitsmassnahmen
https://www.lion-care.com/aktuelles/blog/lithium-ionen-akkus-sicherer-umgang-und-richtige-lagerung
Dem Transport von Batterien liegen die ADR-Regularien zugrunde.
Um einen geeigneten Transportbehälter für Lithium-Ionen-Batterien zu finden, sind Anzahl, Größe und Gewicht, Energiedichte und Zustand der Akkus ausschlaggebende Parameter. Die Auswahl ist komplex und sollte durch entsprechend geschultes Personal erfolgen. In unserem Team haben wir einen ausgebildeten Gefahrgutbeauftragten. Sprechen Sie uns gern an.
Kunststoffbehälter sind leichter und kostengünstiger als Metallbehälter. Sie eignen sich für die Lagerung und den Transport von nicht kritischen Batterien, Prototypen sowie End-of-Life-Batterien.
Metallbehälter sind robuster, langlebiger und bieten einen höheren Schutz bei thermischen Ereignissen. Sie werden insbesondere für kritisch defekte Lithium-Ionen-Batterien eingesetzt.
Die genauen Verpackungsvorschriften für diese Fälle finden Sie im ADR oder Sie fragen einen zertifizierten Gefahrgutbeauftragten.
Bisher gibt es keine gesetzliche Vorschrift zur Lagerung von Lithium-Ionen-Batterien, was nicht bedeutet, dass man sie ohne geeignete Schutzvorkehrungen lagern sollte.
Am besten ist es, sich bei seinem Versicherer zu erkundigen, welche Maßnahmen er im Schadensfall als geeignet anerkennt.
Zum Beispiel könnte bereits eine geeignete Box als räumliche Trennung anerkannt werden.
Einen groben Überblick erhält man in dieser VDS Publikation des GDV:
https://shop.vds.de/download/vds-3103/ccb1d439-ad9d-47cb-a2b1-ace23e155610
Lesen Sie auch unseren Blogartikel zu diesem Thema:
https://www.lion-care.com/aktuelles/blog/lithium-ionen-akkus-sicherer-umgang-und-richtige-lagerung
