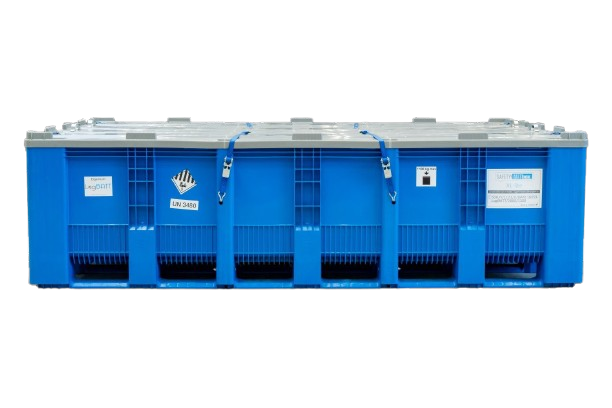

LogBatt SafetyBATTbox XL lite
- Auch für defekte Batterien
- Innenmaße: ca. 2670 x 1570 x 550 mm
- Außenmaße: 2 965 x 1 863 x 847 mm
- Inklusive 1 x LogCOVER XL lite
Haben Sie Fragen zu diesem Produkt?
- Ihr persönlicher Ansprechpartner
- Name: Petra Fürbeck
- E-Mail: info@lion-care.com
- Tel.-Nr.: +49 (0) 7151 - 256 4817
Technische Daten
| ADR Sondervorschrift: | SV 376, SV 377 |
|---|---|
| Anwendungsgebiete: | Automotive, Werkstatt |
| Außenmaße (mm) : | 1 863 x 847 x 2 964,5 |
| Batteriezustand: | Defekt |
| Codierung: | 50H |
| Geeignet für kritisch defekt?: | Nein |
| Innenmaße (mm): | 2 870 x 1 770 x 595 |
| Leergewicht (kg): | 200 |
| Materialbezeichnung: | Kunststoff |
| Max. Batteriegröße (mm): | 2 670 x 1 570 x 550 |
| Max. Bruttomasse (kg): | 1 100 |
| Typ: | Transportbox |
| UN Verpackungscode: | 50H/Y/.. ../D/BAM 16059-LogBATT/2000/1100 |
| Verpackungsanweisung gemäß ADR: | LP 903, LP 904, LP 905 |
| Verpackungsart: | Gefahrgutgroßverpackungen (LP) |
| Verpackungsgruppe: | II |
| max. Netto-Gefahrgutmasse (kg): | 900 |
Produktinformationen „LogBatt SafetyBATTbox XL lite “
1. Kurzüberblick
Die SafetyBATTbox XL lite bietet eine sichere und zertifizierte Lösung für den Transport und die Lagerung von defekten Lithium-Ionen-Batterien gemäß den geltenden Gefahrgut- und Sicherheitsvorschriften.
Sie ist speziell für Batterien der UN-Nummern 3480 und 3481 ausgelegt und erfüllt die Anforderungen der ADR-Sondervorschriften, der BAM-Festlegung sowie der einschlägigen Verpackungsanweisungen.
2. Lieferumfang
Im Lieferumfang ist folgendes beinhaltet:
- SafetyBATTbox XL lite

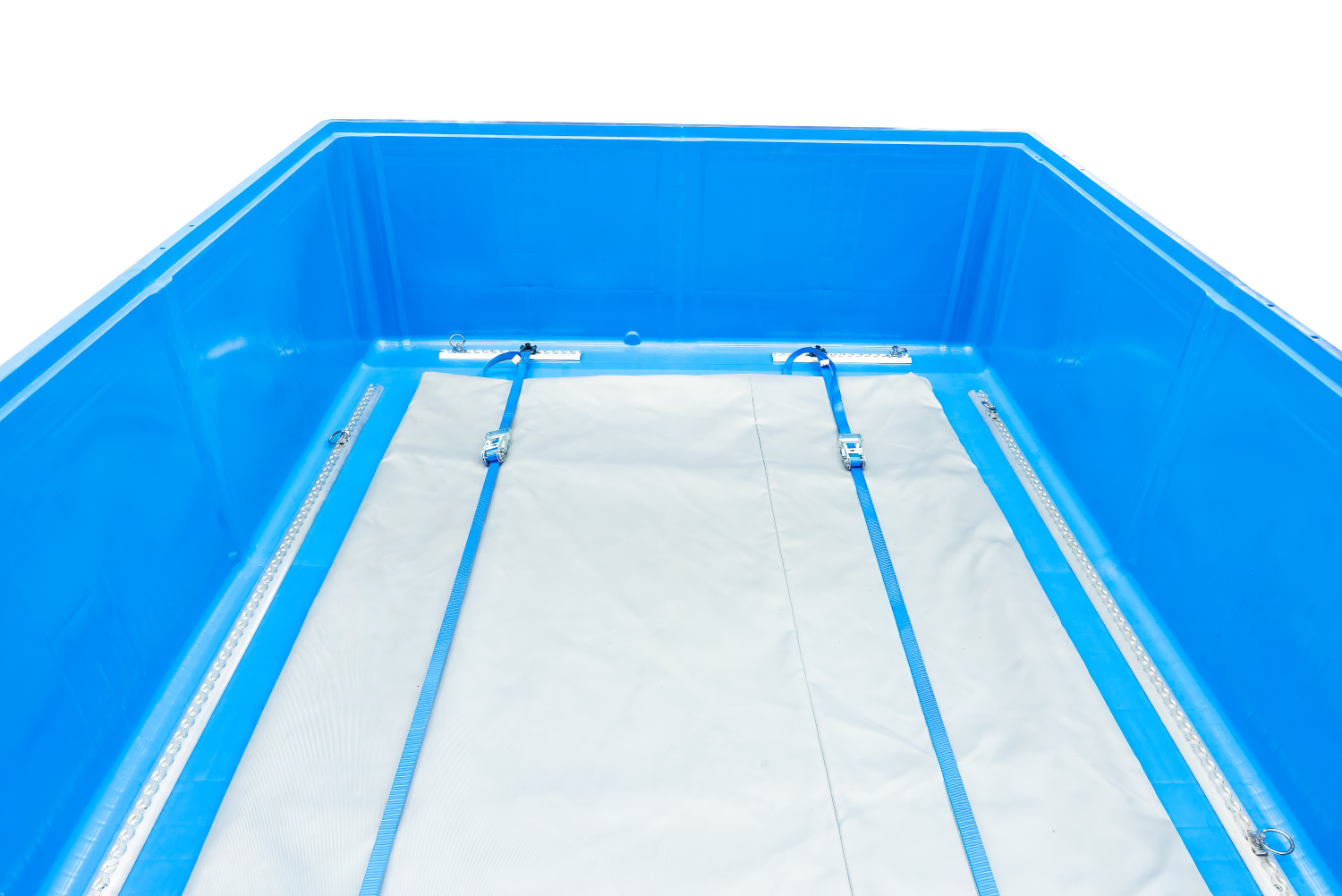

- 1 x LogCOVER Größe XL lite (Brandschutzdecke mit den Maßen: 5 700 x 4 400 x 20 mm)
3. Anwendungsgebiete & Einsatzbedingungen
Die SafetyBATTbox XL lite eignet sich für:
- Transport und Lagerung von Lithiumbatterien im unbeschädigten oder defekten Zustand
- Geeignet für den Einsatz u.a. im Automotive-Umfeld, in Werkstätten, in Industriebetrieben
- Einsatz in Servicebetrieben, Handel, Logistik und als stationärer Sicherheitsbehälter
4. Technische Daten SafetyBATTbox XL lite
|
Außenmaße (L x B x H) |
2 964,5 x 1 863 x 847 mm |
|
Innenmaße (L x B x H) |
2 870 x 1 770 x 595 mm |
|
Nutzmaße (L x B x H) |
2 670 x 1 570 x 550 mm |
|
Max. Zuladung |
900 kg |
|
Leergewicht |
ca. 200 kg |
|
Max. Bruttomasse |
1 100 kg |
5. Zulassungen & Sicherheitsmerkmale
- Verpackungsgruppe 2: Bauartgeprüft und 50H/Y-codiert, zertifiziert durch BAM.
- Verpackungsanweisungen: LP903, LP904, LP905
- ADR-Sondervorschriften: SV 376
- UN-zertifizierte Gefahrgutverpackung Nr. 3480 und 3481
6. Füllmaterialien
- LogCOVER XL lite Brandschutzdecke
7. Hinweise zur Nutzung & Betrieb
- Einfaches und schnelles Verpacken mit LogCOVER möglich

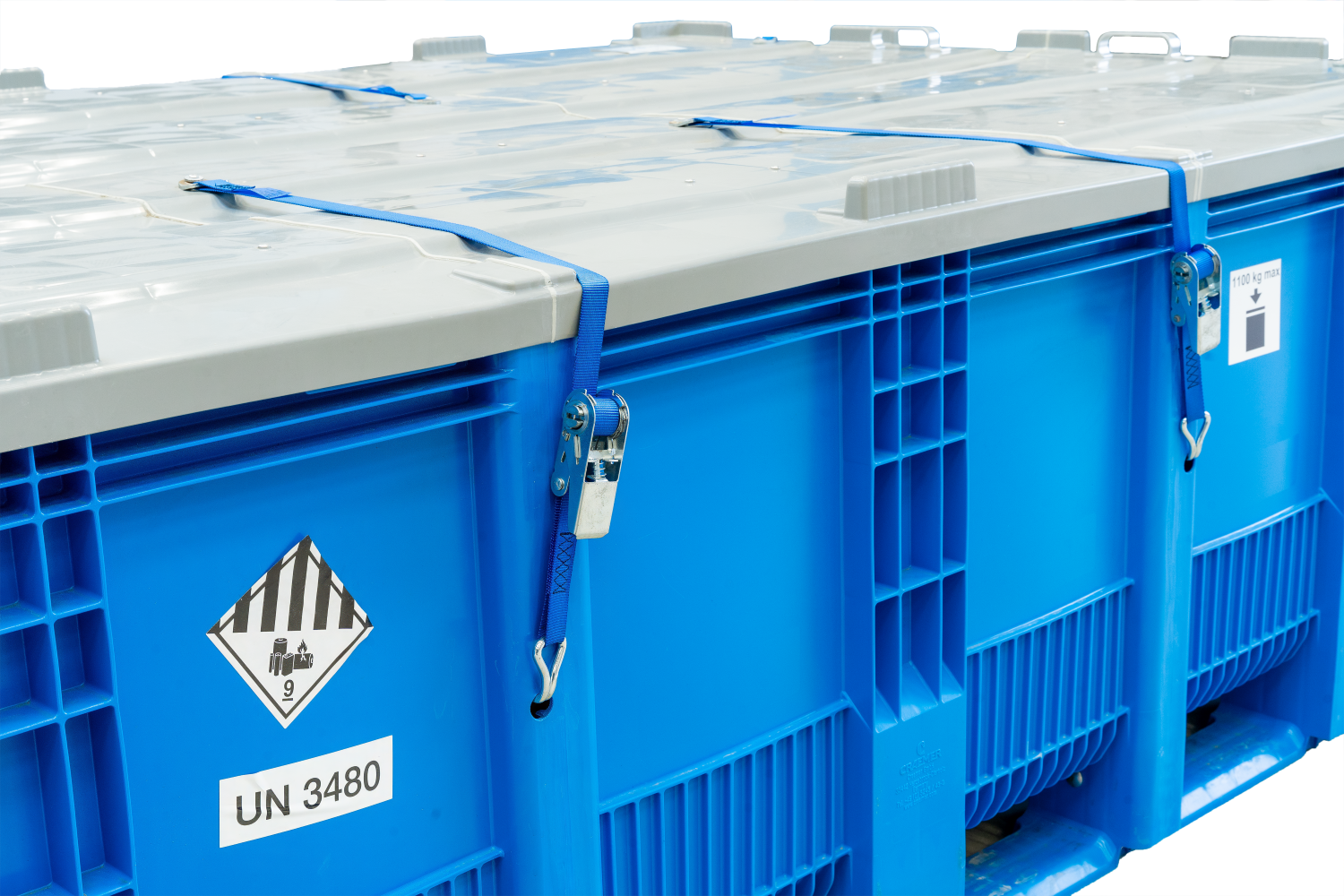

- Verschluss über Spanngurte
- Tragegriffe erleichtern das manuelle Handling
- Einsatz durch unterwiesenes Personal empfohlen
- Beschädigte Boxen oder Gurte nicht weiterverwenden
8. Varianten/ Modellübersicht der TRANSPORT-Behälter
|
Merkmal |
S-1 lite |
S-1 |
XL lite |
|
Geeignet für |
defekte Lithium-Ionen-Batterien |
defekte und kritisch defekte Lithium-Ionen-Batterien |
defekte Lithium-Ionen-Batterien |
|
Außenmaße (L x B x H) |
600 × 400 × 340 mm |
600 × 400 × 340 mm |
2 964,5 x 1 863 x 847 mm |
|
Innenmaße (L x B x H) |
560 x 360 x 315 mm |
480 × 280 × 180 mm |
2 870 x 1 770 x 595 mm |
|
Nutzmaße (L x B x H) |
480 x 280 x 160 mm |
480 × 280 × 140 mm |
2 670 x 1 570 x 550 mm |
|
Max. Zuladung |
15 kg |
10 kg |
900 kg |
|
Leergewicht |
ca. 8 kg |
ca. 9 kg |
ca. 200 kg |
|
Max. Bruttomasse |
25 kg |
21,25 kg |
1 100 kg |
|
Zubehör |
2 x LogBAG S |
1 x LogBAG M + 1 x LogBAG L |
1 x LogCOVER XL-lite |
9. Zukunftsorientiert
Lithium-Ionen-Batterien werden zunehmend in industriellen Anwendungen eingesetzt. Die SafetyBATTbox XL lite ist eine kompakte und flexible Lösung für den Transport und die Lagerung von Lithium-Ionen-Batterien.
10. Für Sie im Einsatz
Nehmen Sie bei Rückfragen sehr gerne Kontakt mit uns auf. Wir freuen uns auf Sie!
| ADR Sondervorschrift: | SV 376, SV 377 |
|---|---|
| Anwendungsgebiete: | Automotive, Werkstatt |
| Außenmaße (mm) : | 1 863 x 847 x 2 964,5 |
| Batteriezustand: | Defekt |
| Codierung: | 50H |
| Geeignet für kritisch defekt?: | Nein |
| Innenmaße (mm): | 2 870 x 1 770 x 595 |
| Leergewicht (kg): | 200 |
| Materialbezeichnung: | Kunststoff |
| Max. Batteriegröße (mm): | 2 670 x 1 570 x 550 |
| Max. Bruttomasse (kg): | 1 100 |
| Typ: | Transportbox |
| UN Verpackungscode: | 50H/Y/.. ../D/BAM 16059-LogBATT/2000/1100 |
| Verpackungsanweisung gemäß ADR: | LP 903, LP 904, LP 905 |
| Verpackungsart: | Gefahrgutgroßverpackungen (LP) |
| Verpackungsgruppe: | II |
| max. Netto-Gefahrgutmasse (kg): | 900 |
Downloads
FAQ
Das hängt von verschiedenen Faktoren ab, die man berücksichtigen muss:
- Größe der Batterie(n)
- Zustand (z.B. nicht kritisch, defekt, defekt kritisch oder Prototyp)
- Leistung
Transportboxen gibt es in vielen verschiedenen Größen und Ausstattungen. Es ist jeweils beim Produkt angegeben, für welche Verpackungsgruppe die Box geeignet ist.
Mehr dazu in unserem Blogartikel:
https://www.lion-care.com/aktuelles/blog/transportvorschriften-regeln-und-sicherheitsmassnahmen
Denken Sie auch bei nicht kritischen Batterien daran, diese vor Erschütterungen zu schützen und entsprechend Füllmaterial mitzubestellen, wenn dieses nicht bereits in der Box enthalten ist.
Ja. Sollte eine Batterie einen kritischen Zustand erreichen und einen Brand auslösen, verhindert eine Trennung der Akkus, dass dieser sich ausbreitet und multipliziert.
Grundsätzlich sollte das Dämm-/Schutzmaterial alle Seiten des Behälters auskleiden. Die Batterien werden zwischen einzelnen Schichten gelagert.
Wir haben auch Behälter im Programm, die das Schutzmaterial bereits in der Außenwand integriert haben. Hier ist keine weitere Schutzschicht notwendig.
Die technischen Grundsätze für Lager- und Transportlösungen sind sehr ähnlich. Die Transportboxen werden zusätzlich gemäß ADR umfangreichen Tests (Falltest, Brandtest …) unterzogen, um die Erfüllung der ADR-Regularien zu bestätigen. Die Verpackungsvorschriften sind umfangreich und gesetzlich geregelt.
Vergleichbare Vorschriften zur Lagerung gibt es derzeit noch nicht. Dennoch führen Hersteller von Lagerboxen regelmäßig entsprechende Test durch.
Welcher Behälter der richtige ist, hängt von der Art der zu versendenden oder zu lagernden Batterie und der Größe ab.
Wenn Sie mehr zur Lagerung und zum Transport von Batterien erfahren möchten, finden Sie in unseren Blogartikeln die Antwort:
https://www.lion-care.com/aktuelles/blog/transportvorschriften-regeln-und-sicherheitsmassnahmen
https://www.lion-care.com/aktuelles/blog/lithium-ionen-akkus-sicherer-umgang-und-richtige-lagerung
Dem Transport von Batterien liegen die ADR-Regularien zugrunde.
Um einen geeigneten Transportbehälter für Lithium-Ionen-Batterien zu finden, sind Anzahl, Größe und Gewicht, Energiedichte und Zustand der Akkus ausschlaggebende Parameter. Die Auswahl ist komplex und sollte durch entsprechend geschultes Personal erfolgen. In unserem Team haben wir einen ausgebildeten Gefahrgutbeauftragten. Sprechen Sie uns gern an.
Kunststoffbehälter sind günstiger, jedoch nicht so langlebig wie Metallbehälter. Sie eignen sich bspw. für nicht kritische Batterien, defekte Batterien, Prototypen und End-Of-Life Batterien. Sie können sowohl für die Lagerung als auch für den Transport eingesetzt werden.
Metallbehälter werden z.B. benötigt, wenn es sich um kritisch defekte Batterien handelt.
Die genauen Verpackungsvorschriften für diese Fälle finden Sie im ADR oder Sie fragen einen zertifizierten Gefahrgutbeauftragten.
Bisher gibt es keine gesetzliche Vorschrift zur Lagerung von Lithium-Ionen-Batterien, was nicht bedeutet, dass man sie ohne geeignete Schutzvorkehrungen lagern sollte.
Am besten ist es, sich bei seinem Versicherer zu erkundigen, welche Maßnahmen er im Schadensfall als geeignet anerkennt.
Zum Beispiel könnte bereits eine geeignete Box als räumliche Trennung anerkannt werden.
Einen groben Überblick erhält man in dieser VDS Publikation des GDV:
https://shop.vds.de/download/vds-3103/ccb1d439-ad9d-47cb-a2b1-ace23e155610
Lesen Sie auch unseren Blogartikel zu diesem Thema:
https://www.lion-care.com/aktuelles/blog/lithium-ionen-akkus-sicherer-umgang-und-richtige-lagerung
