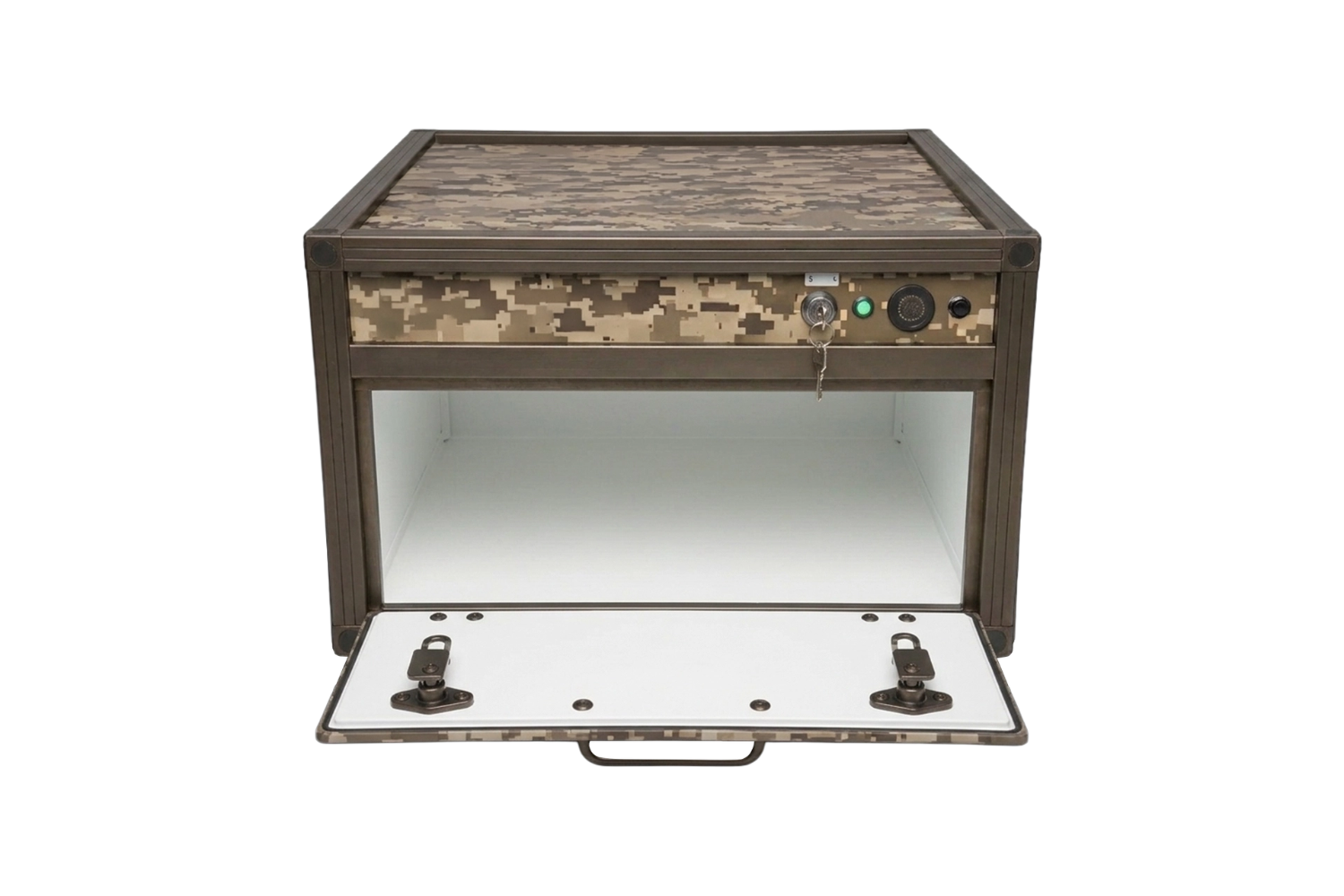

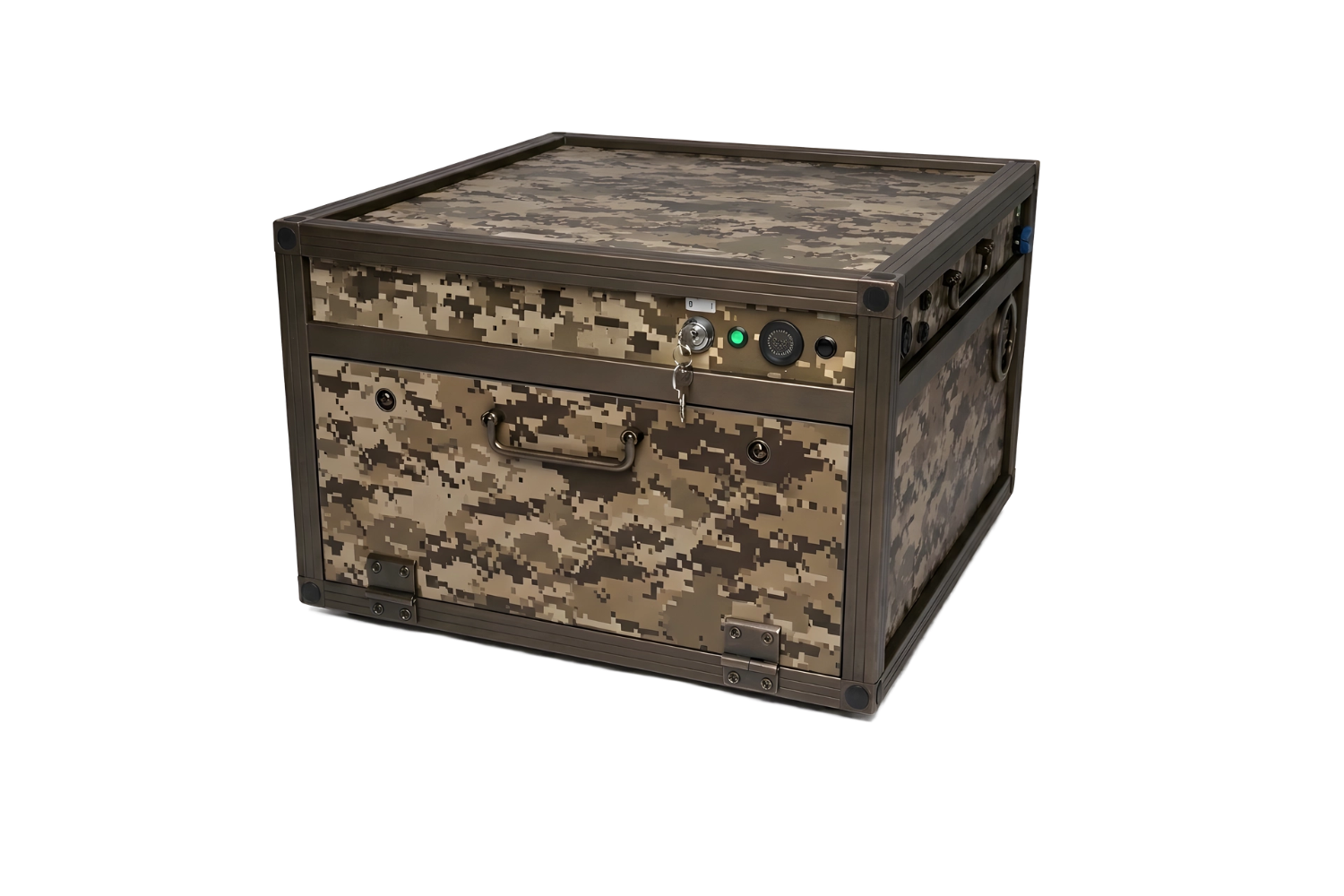

Techno-Physik RACLAN Square DefPro Box - Lade- und Lagerbox Sicherheitsbox für Lithium-Ionen-Akkus
- Max. Energiedichte: 3,5 kWh
- Geeignet für den Einsatz im militärischen und polizeilichen Umfeld
- Außenmaße (L × B × H): 580 × 580 × 380 mm
- Optional mit IR-absorbierender Beschichtung erhältlich
Haben Sie Fragen zu diesem Produkt?
- Ihr persönlicher Ansprechpartner
- Name: Petra Fürbeck
- E-Mail: info@lion-care.com
- Tel.-Nr.: +49 (0) 7151 - 256 4817
Technische Daten
| Alarmweiterleitung: | Ja |
|---|---|
| Aufstellort: | Innenbereich / Außenbereich |
| Außenmaße (mm) : | 580 x 580 x 380 |
| Brandunterdrückung: | Mit |
| Feuerfest: | Ja |
| Gewicht (kg): | 45, 47 |
| Innenmaße (mm): | 540 x 540 x 235 |
| Ladefunktion: | Ja |
| Material: | Aluminium, Composite Material mit Mineralkern, Edelstahl |
| Maximale Energiedichte (kWh): | 3,5 |
| Typ: | Ladebox |
Produktinformationen „Techno-Physik RACLAN Square DefPro Box - Lade- und Lagerbox“
Kurzübersicht
Die Techno-Physik RACLAN Square DefPro Box ist eine Sicherheitsbox für das Lagern und Laden von Lithium-Ionen-Akkus im Innen- und Außenbereich. Sie wurde speziell entwickelt für den Einsatz im militärischen und polizeilichen Umfeld und eignet sich zur Aufnahme von Lithium-Ionen-Akkus mit einer Gesamtkapazität von bis zu 3,5 kWh.
Die Box verfügt über ein integriertes, ausfallsicheres Kühlsystem. Wird im Inneren ein kritischer Temperaturanstieg erkannt, wird der Ladevorgang automatisch unterbrochen, das Kühlmittel freigesetzt und gleichzeitig ein Alarmsignal aktiviert. Über einen potenzialfreien Kontakt kann die Box an eine Brandmeldeanlage angebunden werden.
Die robuste Ausführung ist auf den mobilen und stationären Einsatz unter anspruchsvollen Umgebungsbedingungen ausgelegt. Die Rahmenkonstruktion besteht aus Aluminium, Schrauben, Beschläge und weitere entsprechende Bauteile sind aus rostfreiem V4A-Edelstahl gefertigt. Damit eignet sich die Box auch für militärische Feldeinsätze unter besonderen Umwelteinflüssen, beispielsweise bei Kontakt mit Salzwasser oder Sand.
Durch die kompakte Bauform eignet sich die RACLAN Square DefPro Box unter anderem für die sichere Unterbringung und Ladung von Akkus für Kommunikationsgeräte, taktische Ausrüstung, Nachtsichtgeräte, Drohnen und weitere batteriegestützte Einsatzmittel.
Für entsprechende Einsatzanforderungen ist die Box in verschiedenen militärischen Farbtönen mit matter Lackierung erhältlich. Optional kann die Lackierung mit IR-absorbierenden bzw. IR-Schutz-Eigenschaften ausgeführt werden.
Lieferumfang
- 1 × Techno-Physik RACLAN Square DefPro Box
- 1 × Stromversorgungskabel
- 1 × Bedienungsanleitung
- 4 × Gummifüße
- 2 × Schlüssel zum Einschalten
- 1 × Schlüssel für das Fronttürschloss
- Integriertes doppelt ausgelegtes Kühlsystem
- 10 l Spezialkühlmittel
- Interne wiederaufladbare LiFePO4-Batterie für bis zu 90 Tage autonomen Betrieb
- Alarmfunktion
- Potenzialfreier Kontakt zur Anbindung an eine Brandmeldeanlage
Technische Daten
- Außenmaße (L × B × H): 580 × 580 × 380 mm
- Innenmaße (L × B × H): 540 × 540 × 235 mm
- Gewicht inkl. Kühlmittel: ca. 47 kg
- Maximale Energiedichte: 3,5 kWh
- Rahmenkonstruktion: Aluminium
- Schrauben und Beschläge: V4A-Edelstahl, rostfrei
- Externe Stromversorgung: 100–230 V / 50–60 Hz
- Interne Stromversorgung: wiederaufladbare 12-V-LiFePO4-Batterie
- Autonomer Betrieb: bis zu 90 Tage
- Kühlsystem: doppelt ausgelegt, ohne Druckgas
- Kühlmittelmenge: 10 l
- Relative Luftfeuchtigkeit: 5–95 %
- Umgebungstemperatur: −5 bis +55 °C
- Max. zulässige Temperatur im Inneren: 70 °C
- Einsatzbereich: Innen- und Außenbereich
- Ausführung: für militärische Feldeinsätze und anspruchsvolle Umgebungsbedingungen geeignet
- Signalisierung: Alarm bei kritischem Temperaturanstieg
- Schnittstelle: Potenzialfreier Kontakt zur Brandmeldeanlage
- Lackierung: matt
- Farbgebung: verschiedene militärische Farbtöne verfügbar
- Optional: Lackierung mit IR-absorbierenden / IR-Schutz-Eigenschaften
Sicherheits- und Schutzfunktionen
Das Schutzkonzept der RACLAN Square DefPro Box basiert auf der automatischen Reaktion auf einen kritischen Temperaturanstieg innerhalb der Box.
Wird eine kritische Temperaturentwicklung erkannt, laufen automatisch drei Funktionen ab:
- Unterbrechung der Ladefunktion
- Freisetzung des Kühlmittels
- Aktivierung des Alarmsignals
Das integrierte Kühlsystem ist doppelt abgesichert und arbeitet ohne Druckgas. Für die Kühlung stehen 10 Liter Spezialkühlmittel zur Verfügung.
Über den vorhandenen potenzialfreien Kontakt kann eine Verbindung zur Brandmeldeanlage hergestellt werden. Dadurch lässt sich die Alarmmeldung in eine vorhandene Sicherheitsinfrastruktur integrieren.
Die interne wiederaufladbare 12-V-LiFePO4-Batterie stellt die interne Stromversorgung des Systems für bis zu 90 Tage bereit.
Einsatzbereiche
Die RACLAN Square DefPro Box ist für Anwendungen vorgesehen, bei denen Lithium-Ionen-Akkus sicher gelagert und geladen werden müssen. Aufgrund ihrer Konstruktion und Materialauswahl richtet sich die DefPro-Variante insbesondere für den Einsatz im militärischen und polizeilichen Umfeld.
Die Aluminium-Rahmenkonstruktion und Bauteile aus rostfreiem V4A-Edelstahl ermöglichen den Einsatz auch unter besonderen Umwelteinflüssen, beispielsweise bei Salzwasser oder Sand.
Mögliche Anwendungen sind:
- Militär und Defence
- Militärische Feld- und Außeneinsätze
- Polizei und Sicherheitsbehörden
- Einsatz- und Kommunikationsausrüstung
- Akkus für Funk- und Kommunikationsgeräte
- Akkus für Nachtsicht- und Beobachtungstechnik
- Drohnen- und UAV-Akkus
- Akkus für mobile elektronische Einsatzmittel
Prüfung / Zertifizierung
TÜV NORD Prüfprogramm M 02/22 (P12FM 2022 002)
Optionale Ausführungen

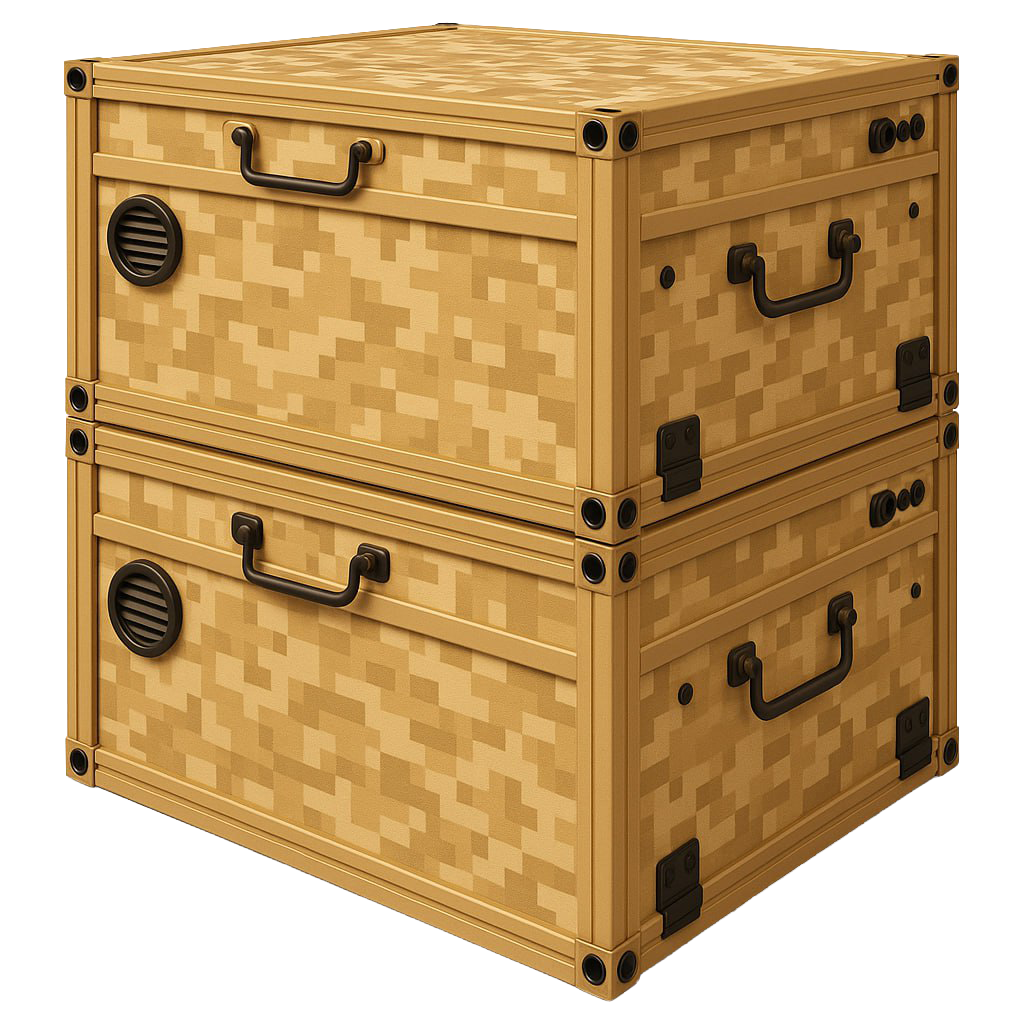

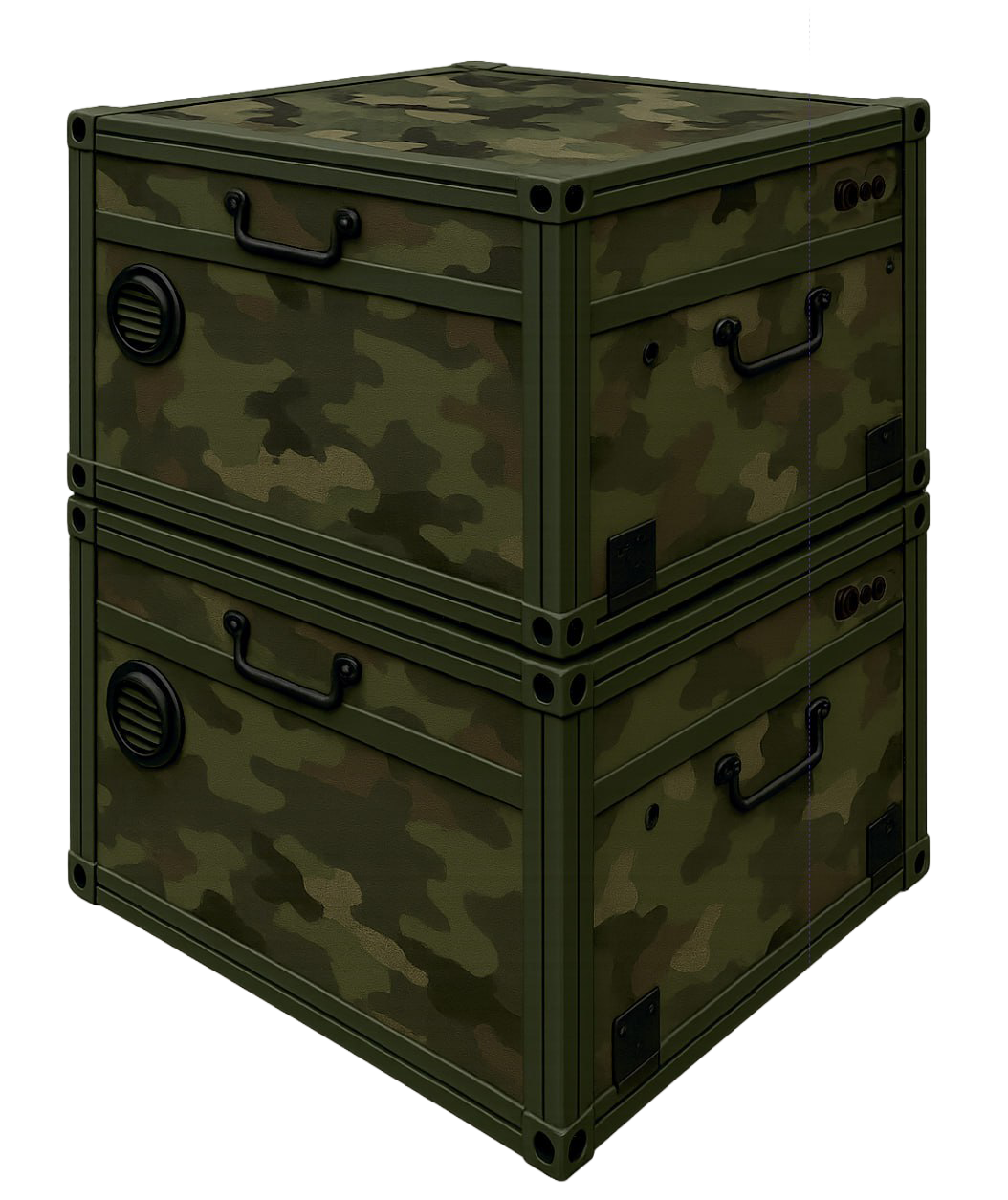

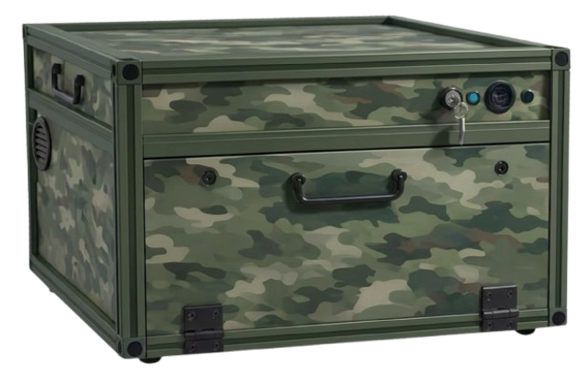

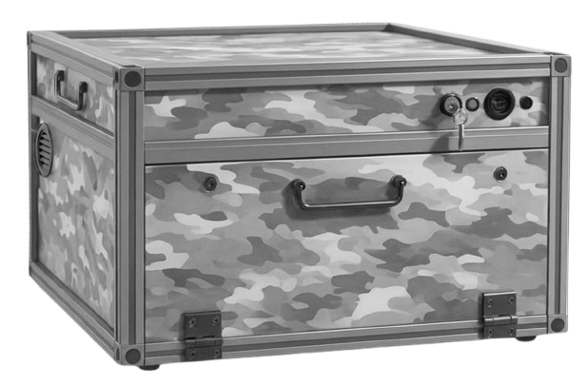

Für unterschiedliche Einsatzanforderungen sind verschiedene militärische Farbtöne mit matter Lackierung verfügbar.

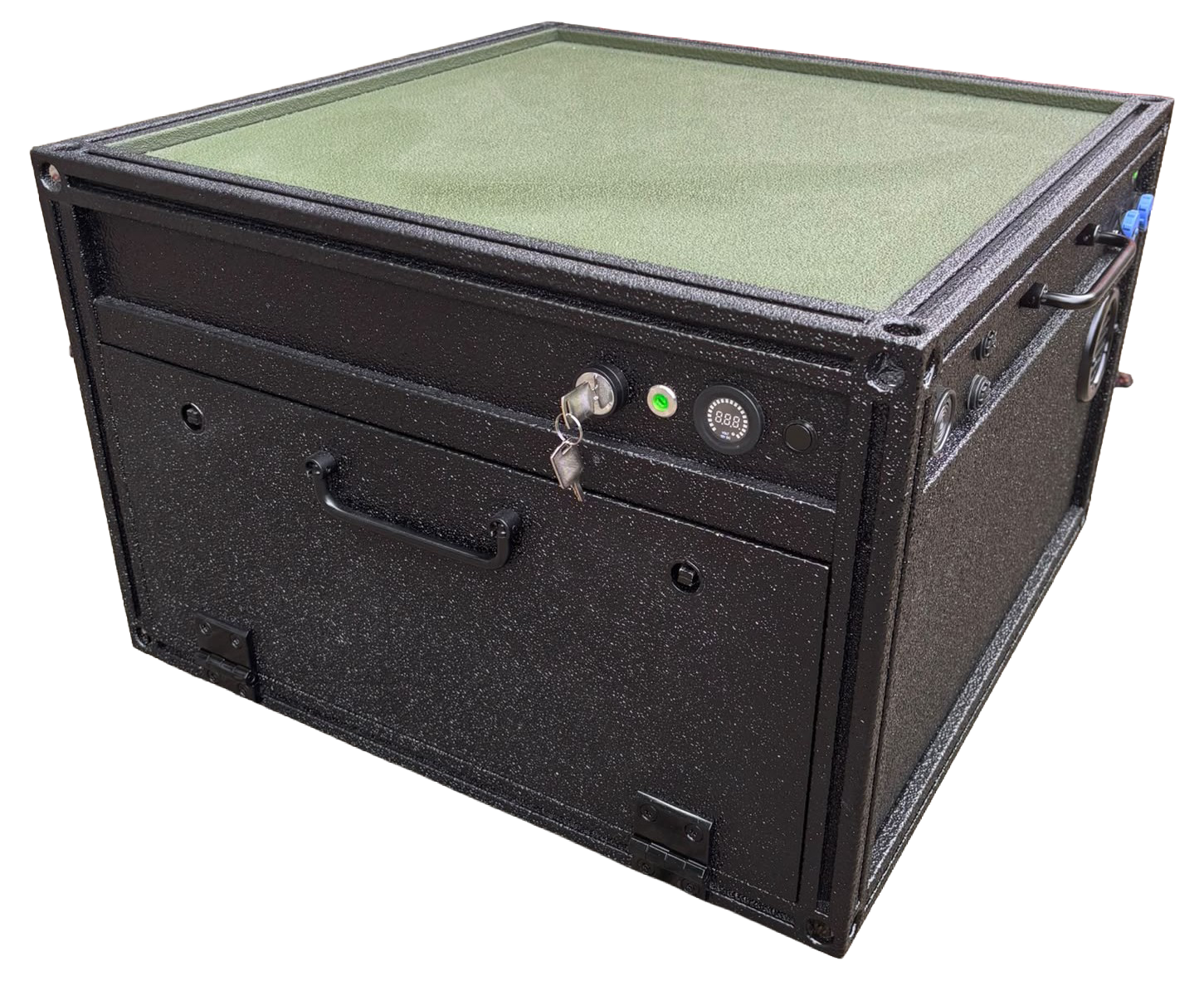

Optional ist die RACLAN Square DefPro Box mit einer Lackierung aus IR-absorbierendem Material bzw. einer IR-Schutzbeschichtung erhältlich. Dadurch kann die Ausführung an entsprechende Anforderungen im Defence-Bereich angepasst werden.
Fazit
Die Techno-Physik RACLAN Square DefPro Box kombiniert Lade- und Lagerfunktion mit einem automatischen Schutzsystem für Lithium-Ionen-Akkus bis 3,5 kWh inklusive Ladegerät. Bei einem kritischen Temperaturanstieg werden der Ladevorgang unterbrochen, das integrierte Kühlmittel freigesetzt und ein Alarm ausgelöst.
Die Aluminium-Rahmenkonstruktion, Komponenten aus rostfreiem V4A-Edelstahl und die matte Lackierung sind auf den Einsatz im Defence-Bereich und unter anspruchsvollen Umgebungsbedingungen abgestimmt. Für besondere Anforderungen ist die Box optional mit einer IR-absorbierenden Lackierung erhältlich.
| Alarmweiterleitung: | Ja |
|---|---|
| Aufstellort: | Innenbereich / Außenbereich |
| Außenmaße (mm) : | 580 x 580 x 380 |
| Brandunterdrückung: | Mit |
| Feuerfest: | Ja |
| Gewicht (kg): | 45, 47 |
| Innenmaße (mm): | 540 x 540 x 235 |
| Ladefunktion: | Ja |
| Material: | Aluminium, Composite Material mit Mineralkern, Edelstahl |
| Maximale Energiedichte (kWh): | 3,5 |
| Typ: | Ladebox |
Downloads
FAQ
Das hängt von verschiedenen Faktoren ab, die man berücksichtigen muss:
- Größe der Batterie(n)
- Zustand (z.B. nicht kritisch, defekt, defekt kritisch oder Prototyp)
- Leistung
Transportboxen gibt es in vielen verschiedenen Größen und Ausstattungen. Es ist jeweils beim Produkt angegeben, für welche Verpackungsgruppe die Box geeignet ist.
Mehr dazu in unserem Blogartikel:
https://www.lion-care.com/aktuelles/blog/transportvorschriften-regeln-und-sicherheitsmassnahmen
Denken Sie auch bei nicht kritischen Batterien daran, diese vor Erschütterungen zu schützen und entsprechend Füllmaterial mitzubestellen, wenn dieses nicht bereits in der Box enthalten ist.
Ja. Sollte eine Batterie einen kritischen Zustand erreichen und einen Brand auslösen, verhindert eine Trennung der Akkus, dass dieser sich ausbreitet und multipliziert.
Grundsätzlich sollte das Dämm-/Schutzmaterial alle Seiten des Behälters auskleiden. Die Batterien werden zwischen einzelnen Schichten gelagert.
Wir haben auch Behälter im Programm, die das Schutzmaterial bereits in der Außenwand integriert haben. Hier ist keine weitere Schutzschicht notwendig.
Die technischen Grundsätze für Lager- und Transportlösungen sind sehr ähnlich. Die Transportboxen werden zusätzlich gemäß ADR umfangreichen Tests (Falltest, Brandtest …) unterzogen, um die Erfüllung der ADR-Regularien zu bestätigen. Die Verpackungsvorschriften sind umfangreich und gesetzlich geregelt.
Vergleichbare Vorschriften zur Lagerung gibt es derzeit noch nicht. Dennoch führen Hersteller von Lagerboxen regelmäßig entsprechende Test durch.
Welcher Behälter der richtige ist, hängt von der Art der zu versendenden oder zu lagernden Batterie und der Größe ab.
Wenn Sie mehr zur Lagerung und zum Transport von Batterien erfahren möchten, finden Sie in unseren Blogartikeln die Antwort:
https://www.lion-care.com/aktuelles/blog/transportvorschriften-regeln-und-sicherheitsmassnahmen
https://www.lion-care.com/aktuelles/blog/lithium-ionen-akkus-sicherer-umgang-und-richtige-lagerung
Dem Transport von Batterien liegen die ADR-Regularien zugrunde.
Um einen geeigneten Transportbehälter für Lithium-Ionen-Batterien zu finden, sind Anzahl, Größe und Gewicht, Energiedichte und Zustand der Akkus ausschlaggebende Parameter. Die Auswahl ist komplex und sollte durch entsprechend geschultes Personal erfolgen. In unserem Team haben wir einen ausgebildeten Gefahrgutbeauftragten. Sprechen Sie uns gern an.
Kunststoffbehälter sind leichter und kostengünstiger als Metallbehälter. Sie eignen sich für die Lagerung und den Transport von nicht kritischen Batterien, Prototypen sowie End-of-Life-Batterien.
Metallbehälter sind robuster, langlebiger und bieten einen höheren Schutz bei thermischen Ereignissen. Sie werden insbesondere für kritisch defekte Lithium-Ionen-Batterien eingesetzt.
Die genauen Verpackungsvorschriften für diese Fälle finden Sie im ADR oder Sie fragen einen zertifizierten Gefahrgutbeauftragten.
Bisher gibt es keine gesetzliche Vorschrift zur Lagerung von Lithium-Ionen-Batterien, was nicht bedeutet, dass man sie ohne geeignete Schutzvorkehrungen lagern sollte.
Am besten ist es, sich bei seinem Versicherer zu erkundigen, welche Maßnahmen er im Schadensfall als geeignet anerkennt.
Zum Beispiel könnte bereits eine geeignete Box als räumliche Trennung anerkannt werden.
Einen groben Überblick erhält man in dieser VDS Publikation des GDV:
https://shop.vds.de/download/vds-3103/ccb1d439-ad9d-47cb-a2b1-ace23e155610
Lesen Sie auch unseren Blogartikel zu diesem Thema:
https://www.lion-care.com/aktuelles/blog/lithium-ionen-akkus-sicherer-umgang-und-richtige-lagerung
