ZARGES K 470 - Akku Safe Classik Transportbox
- Auch für kritisch defekte Batterien
- Max. Energiedichte: 814 Wh
- Max. Batteriegröße: 500 x 150 x 180 mm je Fach
- Außenmaße: 600 x 600 x 250 mm
- Inklusive CIRRUX Kissen
Haben Sie Fragen zu diesem Produkt?
- Ihr persönlicher Ansprechpartner
- Name: Petra Fürbeck
- E-Mail: info@lion-care.com
- Tel.-Nr.: +49 (0) 7151 - 256 4817
Technische Daten
| ADR Sondervorschrift: | SV 310, SV 376, SV 377 |
|---|---|
| Anwendungsgebiete: | E-Bike Akkus, Elektrowerkzeugakkus, Gartengeräteakkus, Modellbauakkus, Prototypen, kritisch defekte Lithium-Ionen-Akkus |
| Außenmaße (mm) : | 600 x 600 x 250 |
| Batteriezustand: | Kritisch defekt |
| Codierung: | 4B |
| Füllmaterial: | textuierte Glasfasern |
| Geeignet für kritisch defekt?: | Ja |
| Handling Füllmaterial: | In Kissen |
| Innenmaße (mm): | 550 x 550 x 220 |
| Leergewicht (kg): | 11,5 |
| Material: | Aluminium |
| Materialbezeichnung: | Aluminium |
| Max. Batteriegröße (mm): | ca. 500 x 150 x 180 pro Fach |
| Max. Bruttomasse (kg): | 65 |
| Maximale Energiedichte (kWh): | 0,8 |
| Mitgeliefertes Füllmaterial: | Glasfaserkissen (Füllkissen) |
| Rauminhalt (l): | 67 |
| Typ: | Lagerbox |
| UN Verpackungscode: | 4B/X65/S/19/DBAM8311-ZARGES |
| Verpackungsanweisung gemäß ADR: | P 908, P 909, P 910, P 911 |
| Verpackungsart: | Gefahrgutverpackung < 450 Liter oder < 400 kg netto |
| Verpackungsgruppe: | I, II |
| Volumen (l): | 0 - 84 |
| max. Netto-Gefahrgutmasse (kg): | Ohne Angabe |
Produktinformationen „ZARGES K 470 - Akku Safe Classik Transportbox“
ZARGES K 470 – Akku Safe Classik
Feuerfeste Transport- und Lagerbox für Lithium-Ionen-Akkus
1. Produktübersicht
Der ZARGES K 470 Akku Safe Classik ist eine feuerfeste Transport- und Lagerbox für Lithium-Ionen-Akkus, einschließlich defekter und kritisch defekter Batterien. Die Box ist als geprüfte Gefahrgutverpackung zugelassen und bietet ein flexibles, wiederverwendbares Sicherheitskonzept für Transport, Lagerung und Recycling von Lithium-Akkus.
2. Einsatzbereiche & Anwendung
- Lagerung und Transport von Lithium-Ionen- und Lithium-Metall-Akkus
- Geeignet für intakte, beschädigte, defekte und kritisch defekte Akkus
- Einsatz bei E-Bikes, Powertools, Handwerksgeräten, Modellbau, Consumer Electronics
- Auch geeignet für Prototypentransporte, Entsorgung und Recycling gemäß ADR
3. Technische Daten – Akku Safe Universal Premium
- Außenmaße (L×B×H): 600 × 600 × 250 mm
- Nutzmaße innen (L×B×H): 550 × 550 × 220 mm
- Volumen: ca. 67 Liter
- Leergewicht: 11,5 kg
- Max. Bruttomasse (Gefahrgutzulassung): 65 kg
- Max. Energiedichte: 814 Wh
- Material: Aluminium
- Temperaturbereich: –40 °C bis +80 °C

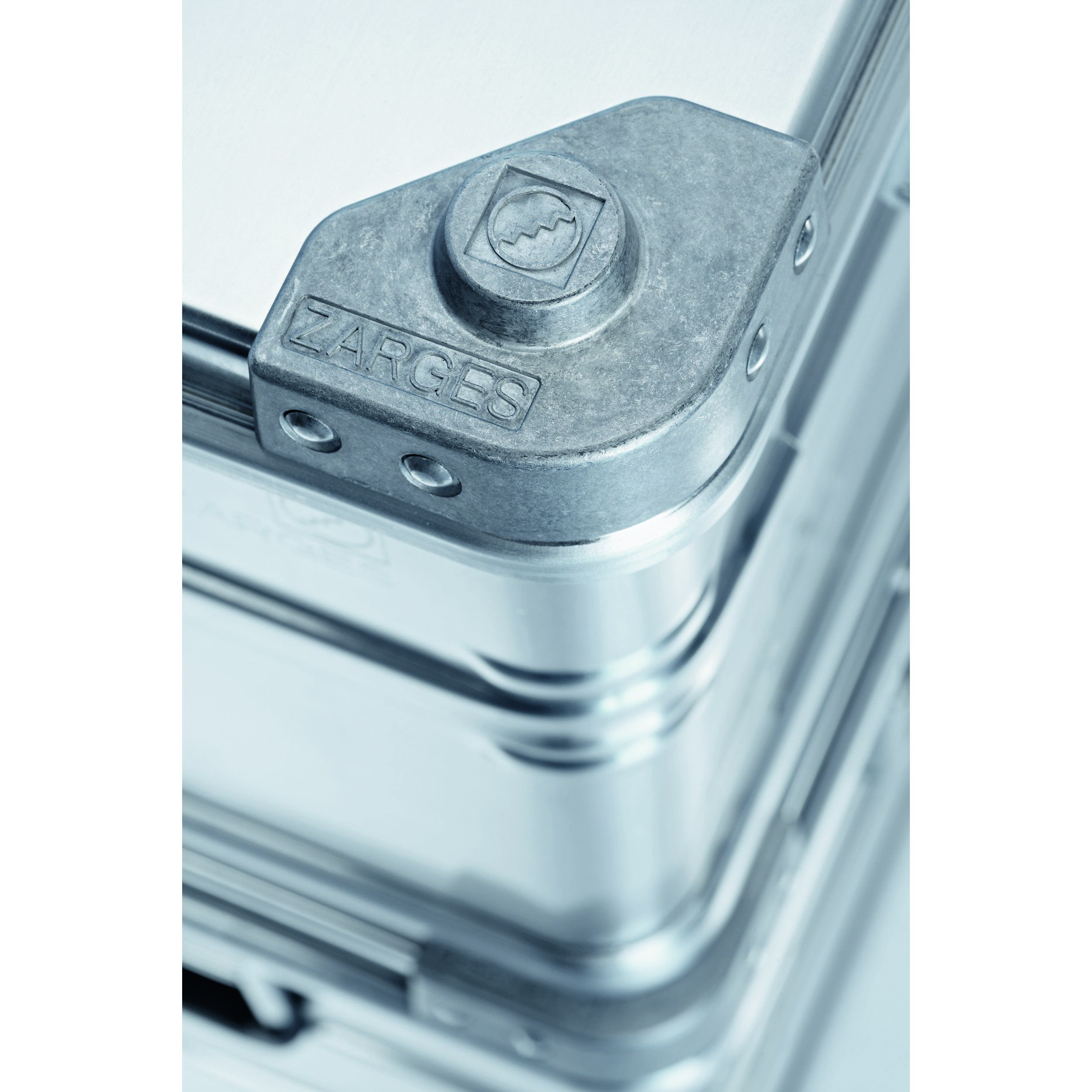

- Stapelbar dank Aluminium-Stapelecken
- Garantie: 10 Jahre Herstellergarantie (ZARGES)
4. Brandschutz & Sicherheitskonzept
- Feuerfeste, einteilige Innenausstattung zur Vermeidung von Bedienfehlern
- Nicht brennbares, nicht elektrisch leitfähiges Polster- und Aufsaugmaterial aus texturierten Glasfasern (CIRRUX)
- Aufnahme austretender Elektrolyte im Ereignisfall
- Intumeszierendes Gewebe mit aufschäumender Wirkung bei Hitzeeinwirkung
- Maximale Außentemperatur < 100 °C bei Havarie
- Kein Austritt von Flammen oder Splittern
- Zusätzliche Hitzeschutzplatten für optimierten thermischen Schutz
5. Zulassungen, Prüfungen & Normen
- Geprüfte Gefahrgutverpackung für:
– UN 3480 / UN 3481 (Lithium-Ionen-Batterien)
– UN 3090 / UN 3091 (Lithium-Metall-Batterien)
- Geeignet gemäß:
– ADR Sondervorschrift SV 376
– Verpackungsanweisungen P 908 und P 911
– SV 377 / P 909 (Entsorgung & Recycling)
– SV 310 / P 910 (Prototypentransporte)
- Realbrandtests mit Lithium-Akkus bestanden bis 814 Wh
- Für kritisch defekte Akkus ist die BAM-Festlegung zwingend zu beachten
6. Mechanischer Schutz & Handling
- Effektiver Schutz vor mechanischen Einwirkungen und Stößen
- CIRRUX-Polsterung absorbiert Fall- und Stoßenergie
- Federfallgriffe für ergonomisches Handling

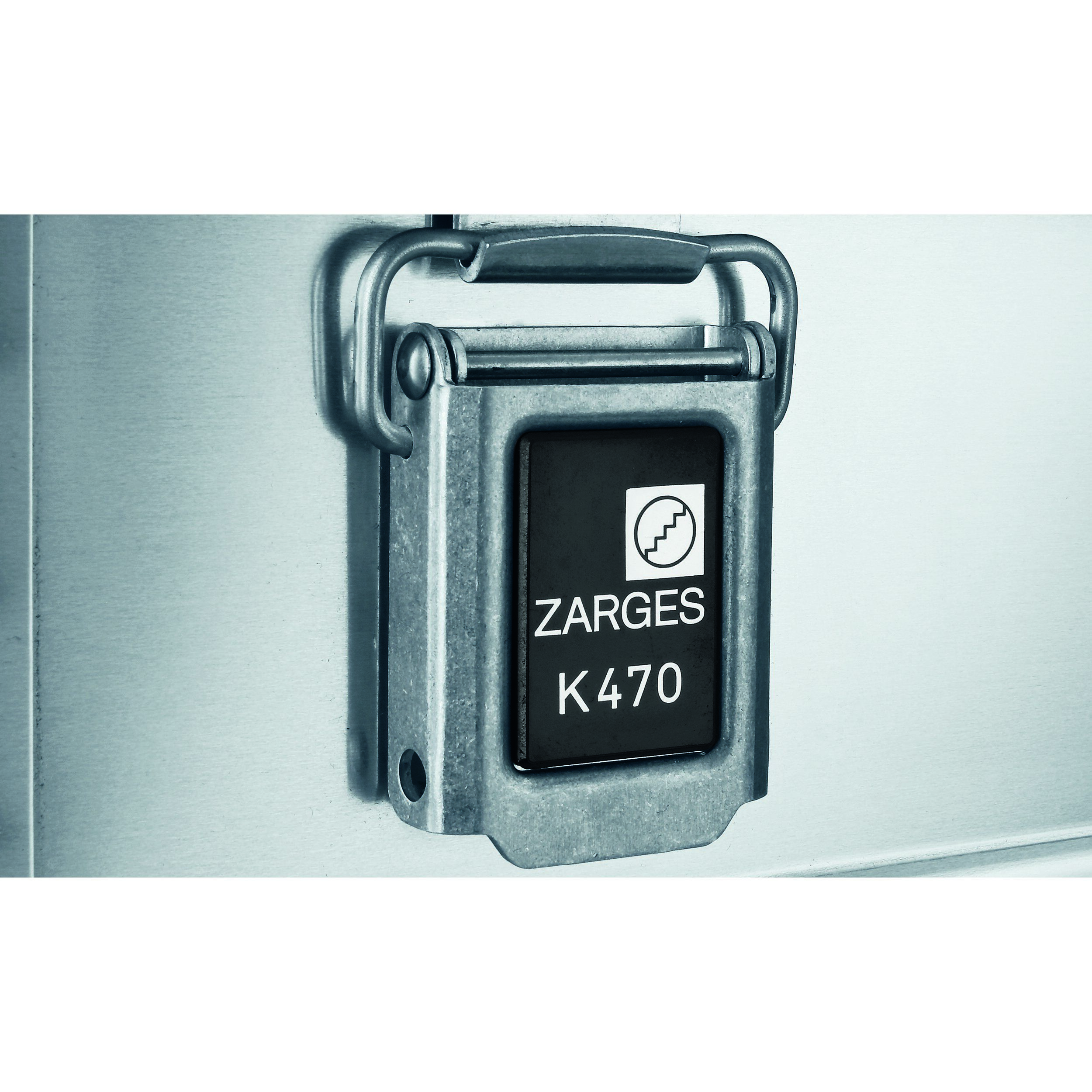

- Komfortverschlüsse für sicheren Verschluss

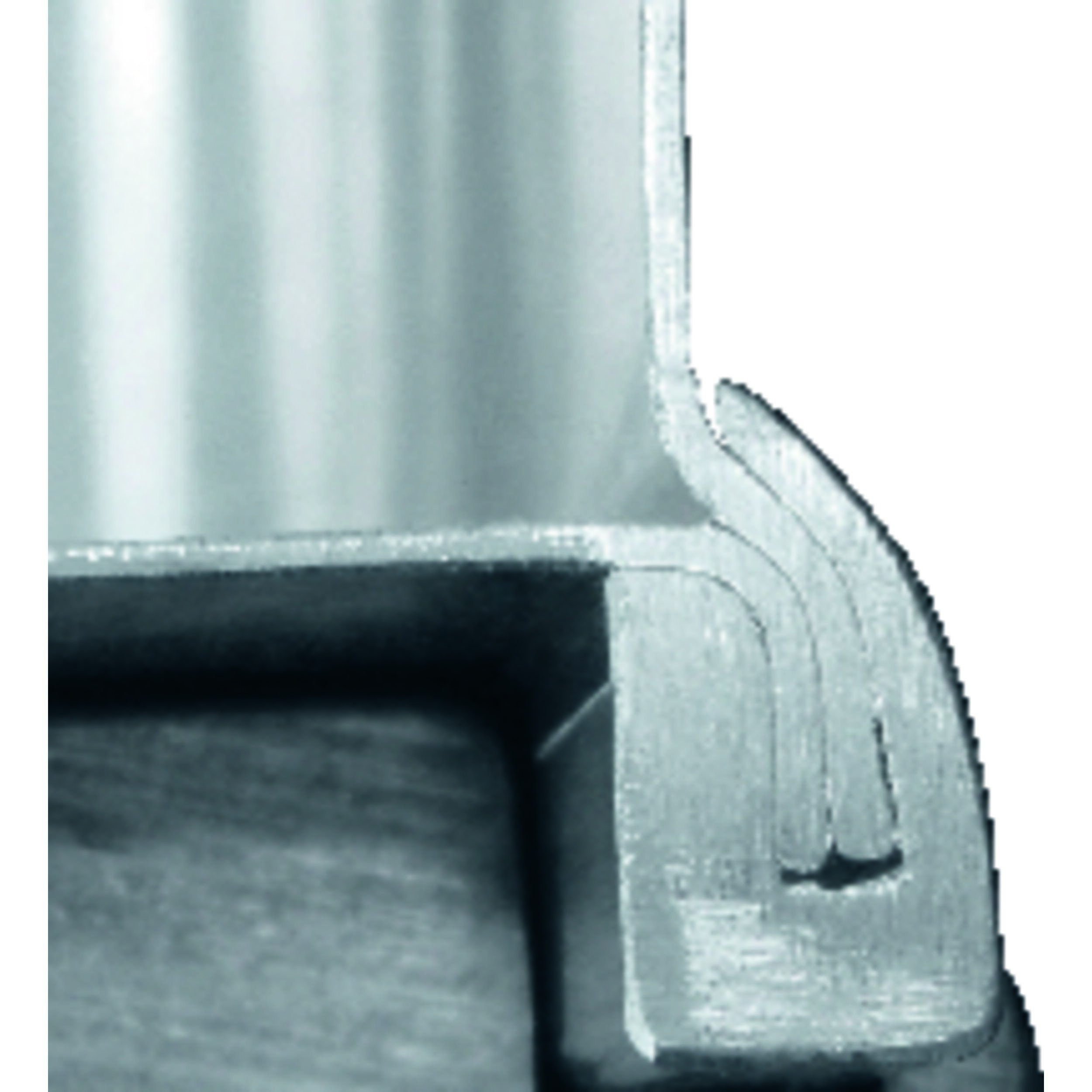

- Umlaufende Sicken für zusätzliche Stabilität
7. Varianten & Abgrenzung
|
ZARGES K470 Akku-Safe Classik |
ZARGES K470 Akku-Safe Universal Premium |
ZARGES K470 Akku-Safe Universal XL Premium |
|
|
Einsatzgebiet |
Größere, aber nicht ganz so leistungsstarke Li-Ionen-Akkus (insbesondere von E-Bikes -Akkus) |
Flexibel nutzbar, gut für leistungsstarke Akkus geeignet |
Gut für leistungsstarke Akkus und Prototypen nutzbar |
|
Zulassung für kritisch defekte Akkus |
Ja, bis max. 0,8 kWh Kapazität, Festlegung muss beachtet werden! |
Ja, bis max. 1,3 kWh Kapazität, Festlegung muss beachtet werden! |
Ja, bis max. 3,5 kWh Kapazität, Festlegung muss beachtet werden! |
|
Aufteilung Innenraum |
3 Fächer, besonders für E-Bike-Akkus ausgelegt |
Flexible Innenraumnutzung |
Flexible Innenraumnutzung |
|
Außenmaße |
600 x 600 x 250 |
600 x 400 x 250 |
740 x 510 x 410 |
|
Sicherheitskonzept |
Deckfolie mit Cirrux-Kissen |
Deckfolie mit Cirrux-Kissen, zusätzlich Kieselplatten mit Metallauskleidung für höhere Nennergien |
Deckfolie mit Cirrux-Kissen, zusätzlich Kieselplatten mit Metallauskleidung für höhere Nennergien |
|
maximale Bruttomasse (Gefahrgutzulassung) |
65 kg |
65 kg |
71 kg |
|
Leergewicht |
11,5 kg |
11,5 kg |
25,3 kg |
|
Garantie |
10 Jahre ZARGES Herstellergarantie |
10 Jahre ZARGES Herstellergarantie |
10 Jahre ZARGES Herstellergarantie |
8. Fazit
Der ZARGES K 470 Akku Safe Classik ist eine professionelle Lösung für die sichere Lagerung und den Transport von Lithium-Ionen-Akkus, auch in kritischem Zustand. Durch geprüfte Gefahrgutzulassung, umfassenden Brandschutz, mechanische Sicherheit und hohe Flexibilität eignet sich die Box für Unternehmen, Werkstätten, Logistik, Recycling und anspruchsvolle private Anwendungen.
9. Für Sie im Einsatz
Nehmen Sie bei Rückfragen sehr gerne Kontakt mit uns auf. Wir freuen uns auf Sie!
| ADR Sondervorschrift: | SV 310, SV 376, SV 377 |
|---|---|
| Anwendungsgebiete: | E-Bike Akkus, Elektrowerkzeugakkus, Gartengeräteakkus, Modellbauakkus, Prototypen, kritisch defekte Lithium-Ionen-Akkus |
| Außenmaße (mm) : | 600 x 600 x 250 |
| Batteriezustand: | Kritisch defekt |
| Codierung: | 4B |
| Füllmaterial: | textuierte Glasfasern |
| Geeignet für kritisch defekt?: | Ja |
| Handling Füllmaterial: | In Kissen |
| Innenmaße (mm): | 550 x 550 x 220 |
| Leergewicht (kg): | 11,5 |
| Material: | Aluminium |
| Materialbezeichnung: | Aluminium |
| Max. Batteriegröße (mm): | ca. 500 x 150 x 180 pro Fach |
| Max. Bruttomasse (kg): | 65 |
| Maximale Energiedichte (kWh): | 0,8 |
| Mitgeliefertes Füllmaterial: | Glasfaserkissen (Füllkissen) |
| Rauminhalt (l): | 67 |
| Typ: | Lagerbox |
| UN Verpackungscode: | 4B/X65/S/19/DBAM8311-ZARGES |
| Verpackungsanweisung gemäß ADR: | P 908, P 909, P 910, P 911 |
| Verpackungsart: | Gefahrgutverpackung < 450 Liter oder < 400 kg netto |
| Verpackungsgruppe: | I, II |
| Volumen (l): | 0 - 84 |
| max. Netto-Gefahrgutmasse (kg): | Ohne Angabe |
Downloads
FAQ
Das hängt von verschiedenen Faktoren ab, die man berücksichtigen muss:
- Größe der Batterie(n)
- Zustand (z.B. nicht kritisch, defekt, defekt kritisch oder Prototyp)
- Leistung
Transportboxen gibt es in vielen verschiedenen Größen und Ausstattungen. Es ist jeweils beim Produkt angegeben, für welche Verpackungsgruppe die Box geeignet ist.
Mehr dazu in unserem Blogartikel:
https://www.lion-care.com/aktuelles/blog/transportvorschriften-regeln-und-sicherheitsmassnahmen
Denken Sie auch bei nicht kritischen Batterien daran, diese vor Erschütterungen zu schützen und entsprechend Füllmaterial mitzubestellen, wenn dieses nicht bereits in der Box enthalten ist.
Ja. Sollte eine Batterie einen kritischen Zustand erreichen und einen Brand auslösen, verhindert eine Trennung der Akkus, dass dieser sich ausbreitet und multipliziert.
Grundsätzlich sollte das Dämm-/Schutzmaterial alle Seiten des Behälters auskleiden. Die Batterien werden zwischen einzelnen Schichten gelagert.
Wir haben auch Behälter im Programm, die das Schutzmaterial bereits in der Außenwand integriert haben. Hier ist keine weitere Schutzschicht notwendig.
Die technischen Grundsätze für Lager- und Transportlösungen sind sehr ähnlich. Die Transportboxen werden zusätzlich gemäß ADR umfangreichen Tests (Falltest, Brandtest …) unterzogen, um die Erfüllung der ADR-Regularien zu bestätigen. Die Verpackungsvorschriften sind umfangreich und gesetzlich geregelt.
Vergleichbare Vorschriften zur Lagerung gibt es derzeit noch nicht. Dennoch führen Hersteller von Lagerboxen regelmäßig entsprechende Test durch.
Welcher Behälter der richtige ist, hängt von der Art der zu versendenden oder zu lagernden Batterie und der Größe ab.
Wenn Sie mehr zur Lagerung und zum Transport von Batterien erfahren möchten, finden Sie in unseren Blogartikeln die Antwort:
https://www.lion-care.com/aktuelles/blog/transportvorschriften-regeln-und-sicherheitsmassnahmen
https://www.lion-care.com/aktuelles/blog/lithium-ionen-akkus-sicherer-umgang-und-richtige-lagerung
Dem Transport von Batterien liegen die ADR-Regularien zugrunde.
Um einen geeigneten Transportbehälter für Lithium-Ionen-Batterien zu finden, sind Anzahl, Größe und Gewicht, Energiedichte und Zustand der Akkus ausschlaggebende Parameter. Die Auswahl ist komplex und sollte durch entsprechend geschultes Personal erfolgen. In unserem Team haben wir einen ausgebildeten Gefahrgutbeauftragten. Sprechen Sie uns gern an.
Kunststoffbehälter sind günstiger, jedoch nicht so langlebig wie Metallbehälter. Sie eignen sich bspw. für nicht kritische Batterien, defekte Batterien, Prototypen und End-Of-Life Batterien. Sie können sowohl für die Lagerung als auch für den Transport eingesetzt werden.
Metallbehälter werden z.B. benötigt, wenn es sich um kritisch defekte Batterien handelt.
Die genauen Verpackungsvorschriften für diese Fälle finden Sie im ADR oder Sie fragen einen zertifizierten Gefahrgutbeauftragten.
Bisher gibt es keine gesetzliche Vorschrift zur Lagerung von Lithium-Ionen-Batterien, was nicht bedeutet, dass man sie ohne geeignete Schutzvorkehrungen lagern sollte.
Am besten ist es, sich bei seinem Versicherer zu erkundigen, welche Maßnahmen er im Schadensfall als geeignet anerkennt.
Zum Beispiel könnte bereits eine geeignete Box als räumliche Trennung anerkannt werden.
Einen groben Überblick erhält man in dieser VDS Publikation des GDV:
https://shop.vds.de/download/vds-3103/ccb1d439-ad9d-47cb-a2b1-ace23e155610
Lesen Sie auch unseren Blogartikel zu diesem Thema:
https://www.lion-care.com/aktuelles/blog/lithium-ionen-akkus-sicherer-umgang-und-richtige-lagerung
Zubehör
Das hängt von verschiedenen Faktoren ab, die man berücksichtigen muss:
- Größe der Batterie(n)
- Zustand (z.B. nicht kritisch, defekt, defekt kritisch oder Prototyp)
- Leistung
Transportboxen gibt es in vielen verschiedenen Größen und Ausstattungen. Es ist jeweils beim Produkt angegeben, für welche Verpackungsgruppe die Box geeignet ist.
Mehr dazu in unserem Blogartikel:
https://www.lion-care.com/aktuelles/blog/transportvorschriften-regeln-und-sicherheitsmassnahmen
Denken Sie auch bei nicht kritischen Batterien daran, diese vor Erschütterungen zu schützen und entsprechend Füllmaterial mitzubestellen, wenn dieses nicht bereits in der Box enthalten ist.
Ja. Sollte eine Batterie einen kritischen Zustand erreichen und einen Brand auslösen, verhindert eine Trennung der Akkus, dass dieser sich ausbreitet und multipliziert.
Grundsätzlich sollte das Dämm-/Schutzmaterial alle Seiten des Behälters auskleiden. Die Batterien werden zwischen einzelnen Schichten gelagert.
Wir haben auch Behälter im Programm, die das Schutzmaterial bereits in der Außenwand integriert haben. Hier ist keine weitere Schutzschicht notwendig.
Die technischen Grundsätze für Lager- und Transportlösungen sind sehr ähnlich. Die Transportboxen werden zusätzlich gemäß ADR umfangreichen Tests (Falltest, Brandtest …) unterzogen, um die Erfüllung der ADR-Regularien zu bestätigen. Die Verpackungsvorschriften sind umfangreich und gesetzlich geregelt.
Vergleichbare Vorschriften zur Lagerung gibt es derzeit noch nicht. Dennoch führen Hersteller von Lagerboxen regelmäßig entsprechende Test durch.
Welcher Behälter der richtige ist, hängt von der Art der zu versendenden oder zu lagernden Batterie und der Größe ab.
Wenn Sie mehr zur Lagerung und zum Transport von Batterien erfahren möchten, finden Sie in unseren Blogartikeln die Antwort:
https://www.lion-care.com/aktuelles/blog/transportvorschriften-regeln-und-sicherheitsmassnahmen
https://www.lion-care.com/aktuelles/blog/lithium-ionen-akkus-sicherer-umgang-und-richtige-lagerung
Dem Transport von Batterien liegen die ADR-Regularien zugrunde.
Um einen geeigneten Transportbehälter für Lithium-Ionen-Batterien zu finden, sind Anzahl, Größe und Gewicht, Energiedichte und Zustand der Akkus ausschlaggebende Parameter. Die Auswahl ist komplex und sollte durch entsprechend geschultes Personal erfolgen. In unserem Team haben wir einen ausgebildeten Gefahrgutbeauftragten. Sprechen Sie uns gern an.
Kunststoffbehälter sind günstiger, jedoch nicht so langlebig wie Metallbehälter. Sie eignen sich bspw. für nicht kritische Batterien, defekte Batterien, Prototypen und End-Of-Life Batterien. Sie können sowohl für die Lagerung als auch für den Transport eingesetzt werden.
Metallbehälter werden z.B. benötigt, wenn es sich um kritisch defekte Batterien handelt.
Die genauen Verpackungsvorschriften für diese Fälle finden Sie im ADR oder Sie fragen einen zertifizierten Gefahrgutbeauftragten.
Bisher gibt es keine gesetzliche Vorschrift zur Lagerung von Lithium-Ionen-Batterien, was nicht bedeutet, dass man sie ohne geeignete Schutzvorkehrungen lagern sollte.
Am besten ist es, sich bei seinem Versicherer zu erkundigen, welche Maßnahmen er im Schadensfall als geeignet anerkennt.
Zum Beispiel könnte bereits eine geeignete Box als räumliche Trennung anerkannt werden.
Einen groben Überblick erhält man in dieser VDS Publikation des GDV:
https://shop.vds.de/download/vds-3103/ccb1d439-ad9d-47cb-a2b1-ace23e155610
Lesen Sie auch unseren Blogartikel zu diesem Thema:
https://www.lion-care.com/aktuelles/blog/lithium-ionen-akkus-sicherer-umgang-und-richtige-lagerung
Zubehör
Durch die Zarges Clip-On Rollen wird Mobilität für sämtliche Kisten ab einer Größe von 550 x 350 mm Innenmaß erlangt. Eine Werkzeuglose Montage ist möglich. Die Rollen bestehen aus Vollgummi, Ø 100 mm und haben eine Tragkraft von 100kg bei 4 Rollen.Es wird empfohlen, entweder 2 Bockrollen und 2 Lenkrollen oder 4 Lenkrollen zu wählen.Das Set passt zu den Baureihen K 470, Eurobox und ZARGES Box und besteht aus zwei Bockrollen.

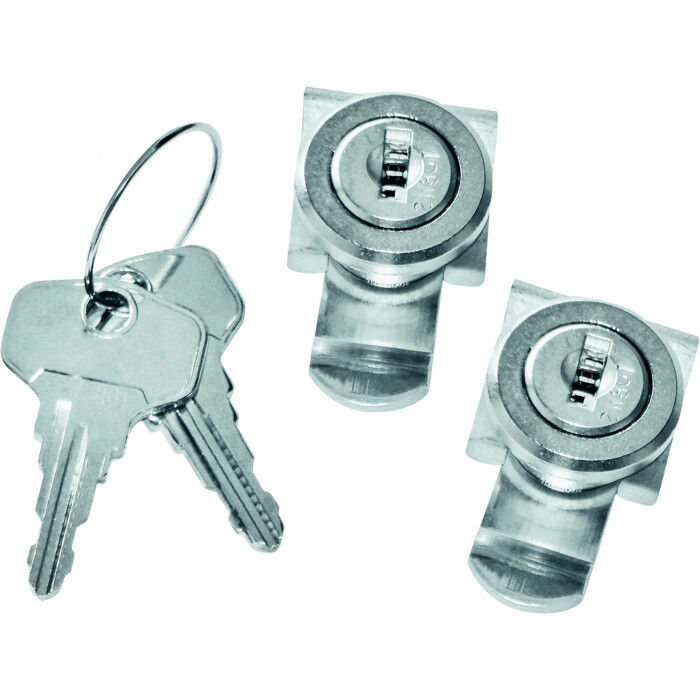

Das Schloss Set ist geeignet für alle Kisten mit Schlossvorbereitung in Klappverschlüssen.Das Set besteht aus 2 Schlössern und 2 Schlüsseln und ist nur im Set gleichschließend.
