Bauer TYP LIP-F Transport- und Lagerbehälter Stahl-Behälter Lithium-Ionen-Akkus
- Auch für kritisch defekte Batterien
- In 5 Größen erhältlich
- Kein Füllmaterial benötigt
Haben Sie Fragen zu diesem Produkt?
- Ihr persönlicher Ansprechpartner
- Name: Petra Fürbeck
- E-Mail: info@lion-care.com
- Tel.-Nr.: +49 (0) 7151 - 256 4817
Technische Daten
| Batteriezustand: | Neuwertig, Defekt, Kritisch defekt |
|---|---|
| Codierung: | 4A, 50A |
| Füllmaterial: | Brandschutzpaneele |
| Geeignet für kritisch defekt?: | Ja |
| Material: | Stahl |
| Materialbezeichnung: | Stahlblech (feuerverzinkt) |
| Verpackungsanweisung gemäß ADR: | LP 906, P 911 |
| Verpackungsgruppe: | I |
Produktinformationen „BAUER TYP LIP-F Transport- und Lagerbehälter“
Kurzübersicht
Die BAUER TYP LIP-F Transport- und Lagerbehälter sind geprüfte Stahlbehälter für den sicheren Transport beschädigter, defekter und kritisch defekter Lithium-Ionen-Batterien. Die Baureihe deckt unterschiedliche Batteriegrößen und Energiekapazitäten ab – von kleineren PHEV-Batterien bis zu großformatigen BEV-Batterien mit maximal 144 kWh. Integrierte Brandschutzpaneele, eine Auffangwanne mit Brandschutzplatte sowie definierte Zurrpunkte bilden dabei ein auf den Gefahrguttransport abgestimmtes Verpackungssystem.
Die Varianten der LIP-F erfüllen die Anforderungen der ADR-Verpackungsanweisung P911 bzw. ist nach LP906 geprüft. Die robuste Konstruktion mit vierseitig unterfahrbarem Grundrahmen und abnehmbarer Haube bzw. abnehmbarem Deckel ermöglicht die Integration in industrielle Lager-, Service- und Gefahrgutlogistikprozesse.
Variantenvergleich
|
LIP-F 400 |
LIP-F 400-1 |
LIP-F 830 |
LIP-F 2800 |
LIP-F 2900 |
|
|
Außenmaße (L × B × H) |
1.590 × 1.040 × 850 mm |
1.590 × 1.040 × 845 mm |
2.180 × 1.480 × 845 mm |
2.880 × 2.080 × 1.040 mm |
3.200 × 2.000 × 1.120 mm |
|
Max. Batteriekapazität |
14,7 kWh |
14,7 kWh |
42,2 kWh |
144 kWh |
144 kWh |
|
ADR-Verpackungsanweisung |
P911 |
P911 |
LP906 |
LP906 |
LP906 |
Lieferumfang
Je nach gewählter Ausführung umfasst die Ausstattung:

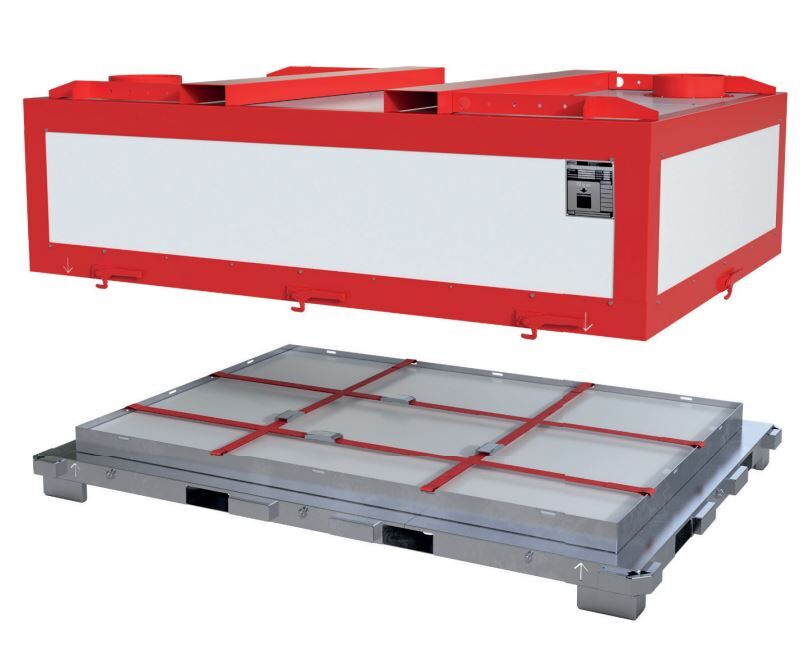

- BAUER TYP LIP-F Transport- und Lagerbehälter
- Stabiler Grundrahmen, vierseitig unterfahrbar
- 100 mm Unterfahrhöhe
- Auffangwanne mit Brandschutzplatte zur Aufnahme austretenden Elektrolyts
- Abnehmbare Haube bzw. abnehmbarer Deckel mit Brandschutzpaneelen
- Integrierte Zurrpunkte
- Zurrgurte zur Ladungssicherung
- Hebemöglichkeiten für die Haube bzw. den Deckel
- Verschlusssystem zur sicheren Verbindung von Grundrahmen und Haube bzw. Deckel
- Positionierungshilfe
Technische Daten
- Material: Stahl
- Grundrahmen: Feuerverzinkt
- Unterfahrbarkeit: Vierseitig
- Unterfahrhöhe: 100 mm
- Auffangwanne: Ja
- Brandschutzplatte in Auffangwanne: Ja
- Brandschutzpaneele: In Haube bzw. Deckel integriert
- Ladungssicherung: Über integrierte Zurrpunkte und Gurte
- Handhabung Haube/Deckel: Je nach Ausführung über Einfahrtaschen, Handgriffe und/oder Kranösen
- Füllmaterial: Kein loses Füllmaterial erforderlich
- Haubenfarben: RAL 2000, RAL 3000, RAL 5012, RAL 6011 oder RAL 7005
Sicherheits- und Schutzfunktionen
Das Schutzkonzept der LIP-F Transportbehälter kombiniert einen stabilen Stahlrahmen mit integrierten Brandschutzpaneelen. Eine Auffangwanne mit Brandschutzplatte dient der Aufnahme von Elektrolyt, das bei einer beschädigten Batterie austreten kann. Die Batterie wird über definierte Zurrpunkte und die mitgelieferten Gurte innerhalb des Behälters gegen Bewegung gesichert.
Die abnehmbare Haube bzw. der Deckel wird mechanisch mit dem Grundrahmen verbunden. Bei den größeren Varianten sorgen zusätzliche Positionierungshilfen und ein Anfahrschutz für eine auf die Abmessungen und Gewichte großformatiger Traktionsbatterien abgestimmte Handhabung. Die Modelle LIP-F 2800 und LIP-F 2900 verfügen zusätzlich über jeweils zwei einstellbare Druckentlastungsventile.
Ein wesentlicher Unterschied zu vielen Verpackungssystemen mit losem Isolier- oder Füllmaterial besteht darin, dass die LIP-F Behälter gemäß den vorliegenden Produktinformationen ohne loses Füllmaterial eingesetzt werden können. Der Brandschutz ist konstruktiv über die entsprechenden Paneele im Behältersystem integriert.
Einsatzbereiche
Die BAUER TYP LIP-F Transport- und Lagerbehälter sind insbesondere für Anwendungen vorgesehen, bei denen beschädigte oder kritisch defekte Lithium-Ionen-Batterien sicher aufgenommen, innerbetrieblich gehandhabt oder als Gefahrgut transportiert werden müssen.
Typische Einsatzbereiche sind:
- Automobilindustrie und Fahrzeughersteller
- Werkstätten und Servicebetriebe
- Batteriehersteller und Batterie-Service
- Rücknahme beschädigter Fahrzeugbatterien
- Gefahrgutlogistik
- Bergung und Quarantäne beschädigter Traktionsbatterien
- Recycling- und Entsorgungsbetriebe
- Zwischenlagerung vor Weitertransport oder Untersuchung
- Transport von PHEV- und BEV-Batterien
Die Baugrößen ermöglichen eine Anpassung an unterschiedliche Batterieformate.
Zulassungen / Normen
Die LIP-F Baureihe verfügt abhängig von der jeweiligen Behältergröße über unterschiedliche UN-Zulassungen und wurde für die Anforderungen der jeweils angegebenen ADR-Verpackungsanweisung geprüft.
- UN-Codierung: 4A, 50A
- Verpackungsanweisung: P911, LP906
Hinweise zur Nutzung
Vor der Verwendung muss geprüft werden, ob der ausgewählte LIP-F Behälter hinsichtlich Batterieabmessungen, Batteriekapazität und zulässigem Gesamtgewicht für den jeweiligen Transportfall geeignet ist. Die Batterie ist auf dem vorgesehenen Grundrahmen zu positionieren und mit den vorhandenen Zurrpunkten und Gurten gegen Verrutschen zu sichern.
Der Grundrahmen ist bei allen Varianten vierseitig unterfahrbar und verfügt über eine Unterfahrhöhe von 100 mm. Die Haube bzw. der Deckel kann abhängig von der Ausführung über Einfahrtaschen oder Kranösen angehoben werden. Aufgrund der hohen Eigengewichte sind für die Handhabung geeignete Flurförder- bzw. Hebezeuge einzusetzen.
Vor jedem Gefahrguttransport sind der Zustand der Batterie und die daraus resultierende Klassifizierung zu bestimmen. Insbesondere bei kritisch defekten Batterien muss geprüft werden, ob die jeweilige P911- bzw. LP906-Zulassung des Behälters den konkreten Transportfall und die vorhandene Batteriekapazität abdeckt.
Fazit
Die BAUER TYP LIP-F Transport- und Lagerbehälter bieten ein abgestuftes Verpackungssystem für beschädigte und kritisch defekte Lithium-Ionen-Batterien – von PHEV-Batterien bis zu großformatigen BEV-Traktionsbatterien. Feuerverzinkter Grundrahmen, integrierte Brandschutzpaneele, Elektrolyt-Auffangwanne und definierte Ladungssicherung bilden die wesentlichen konstruktiven Merkmale.
| Batteriezustand: | Neuwertig, Defekt, Kritisch defekt |
|---|---|
| Codierung: | 4A, 50A |
| Füllmaterial: | Brandschutzpaneele |
| Geeignet für kritisch defekt?: | Ja |
| Material: | Stahl |
| Materialbezeichnung: | Stahlblech (feuerverzinkt) |
| Verpackungsanweisung gemäß ADR: | LP 906, P 911 |
| Verpackungsgruppe: | I |
