Bauer TYP LIP-F 830 Transport- und Lagerbehälter Stahl-Behälter Lithium-Ionen-Akkus
- Auch für kritisch defekte Batterien
- Max. Energiedichte: 42,2 kWh
- Außenmaße (L × B × H): 2 180 x 1 480 x 845 mm
- Innenmaße (L × B × H): 1 840 x 1 160 x 355 mm
Haben Sie Fragen zu diesem Produkt?
- Ihr persönlicher Ansprechpartner
- Name: Petra Fürbeck
- E-Mail: info@lion-care.com
- Tel.-Nr.: +49 (0) 7151 - 256 4817
Technische Daten
| Außenmaße (mm) : | 2 180 x 1 480 x 845 |
|---|---|
| Batteriezustand: | Neuwertig, Defekt, Kritisch defekt |
| Codierung: | 50A |
| Füllmaterial: | Brandschutzpaneele |
| Geeignet für kritisch defekt?: | Ja |
| Innenmaße (mm): | 1 840 x 1 160 x 355 |
| Leergewicht (kg): | 545 |
| Material: | Stahl |
| Materialbezeichnung: | Stahlblech (feuerverzinkt) |
| Max. Bruttomasse (kg): | 1 195 |
| Maximale Energiedichte (kWh): | 42,2 |
| Verpackungsanweisung gemäß ADR: | LP 906 |
| Verpackungsgruppe: | I |
| Volumen (l): | 770 |
Produktinformationen „BAUER TYP LIP-F 830 Transport- und Lagerbehälter“
Kurzübersicht
Der BAUER TYP LIP-F 830 ist ein Transport- und Lagerbehälter für kritisch defekte Lithium-Ionen-Batterien. Die Verpackung wurde gemäß Herstellerangaben geprüft und erfüllt die Anforderungen der ADR-Verpackungsanweisung LP906 für BEV-Batterien mit einer maximalen Batteriekapazität von 42,2 kWh. Damit eignet sich der Behälter insbesondere für Anwendungen in der Automobilindustrie, im Batterie-Service, in Werkstätten sowie in der Gefahrgutlogistik.

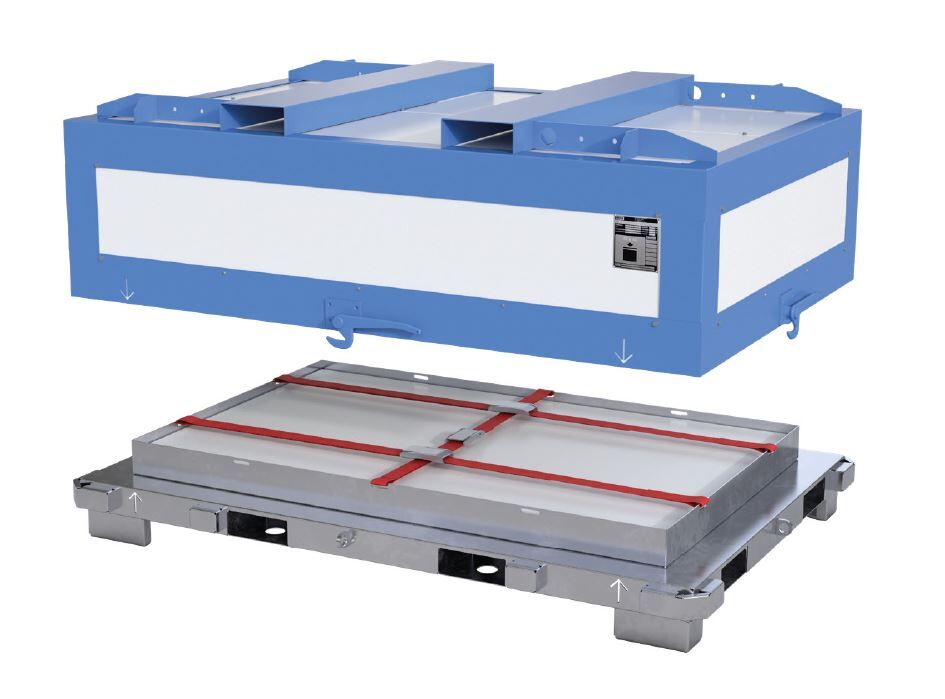

Das Schutzkonzept kombiniert einen stabilen, feuerverzinkten Grundrahmen mit einer Stahlblechhaube und integrierten Brandschutzpaneelen. Eine Auffangwanne mit Brandschutzplatte dient zur Aufnahme von austretendem Elektrolyt. Zehn Zurrpunkte und drei mitgelieferte Gurte ermöglichen die Fixierung der Batterie innerhalb des Behälters. Durch den vierseitig unterfahrbaren Grundrahmen sowie zwei Einfahrtaschen und vier Kranösen an der Haube ist der LIP-F 830 für die mechanische Handhabung im betrieblichen Einsatz ausgelegt.
Lieferumfang
- Transport- und Lagerbehälter LIP-F 830
- Stabiler, feuerverzinkter Grundrahmen
- Stahlblechhaube mit integrierten Brandschutzpaneelen
- Auffangwanne mit Brandschutzplatte zur Aufnahme von Elektrolyt
- 10 Zurrpunkte
- 3 Zurrgurte zur Ladungssicherung
- 2 Einfahrtaschen zum Anheben der Haube
- 4 Kranösen zum Anheben der Haube
- Bohrungen zur Befestigung von Schäkeln
- Winkelhebelverschlüsse zur Sicherung der Haube am Grundrahmen
- Positionierungshilfe
- Anfahrschutz
Technische Daten
- Außenmaße (L × B × H): 2.180 × 1.480 × 845 mm
- Innenmaße (L × B × H): 1.840 × 1.160 × 355 mm
- Leergewicht: ca. 545 kg
- Max. Batteriekapazität: 42,2 kWh
- Batterietyp: BEV-Batterien
- Volumen: 0,77 m³ / 770 l
- Zulässiges Gesamtgewicht: 1.195 kg
- Stapelbarkeit: Nicht stapelbar
- Grundrahmen: Feuerverzinkt
- Unterfahrbarkeit: Vierseitig
- Unterfahrhöhe: 100 mm
- Auffangwanne: Ja
- Brandschutzplatte in Auffangwanne: Ja
- Haube: Stahlblech mit Brandschutzpaneelen
- Zurrpunkte: 10
- Zurrgurte: 3
- Einfahrtaschen an der Haube: 2
- Kranösen an der Haube: 4
- Bohrungen für Schäkel: Ja
- Verschluss: Winkelhebelverschlüsse
- Positionierungshilfe: Ja
- Anfahrschutz: Ja
- Haubenfarben: RAL 2000, RAL 3000, RAL 5012, RAL 6011 oder RAL 7005
Sicherheits- und Schutzfunktionen
Der BAUER LIP-F 830 Transport- und Lagerbehälter verfügt über ein konstruktiv integriertes Schutzsystem für den Transport kritisch defekter Lithium-Ionen-Batterien. Die Stahlblechhaube ist mit Brandschutzpaneelen ausgestattet. Im Grundrahmen befindet sich eine Auffangwanne mit Brandschutzplatte, die austretendes Elektrolyt aufnehmen kann.
Zur Ladungssicherung stehen zehn Zurrpunkte und drei Zurrgurte zur Verfügung. Dadurch kann die Batterie innerhalb des Behälters gegen Bewegungen während der Handhabung und Beförderung gesichert werden.
Die Haube wird über Winkelhebelverschlüsse am Grundrahmen gesichert. Eine Positionierungshilfe unterstützt das korrekte Aufsetzen der Haube. Für deren mechanische Handhabung stehen zwei Einfahrtaschen und vier Kranösen zur Verfügung. Zusätzlich sind Bohrungen zur Befestigung von Schäkeln vorhanden. Ein integrierter Anfahrschutz ergänzt die konstruktive Ausstattung.
Einsatzbereiche
Der BAUER LIP-F 830 Transport- und Lagerbehälter ist insbesondere für den Transport kritisch defekter Lithium-Ionen-Batterien vorgesehen, wenn die Anforderungen der ADR-Verpackungsanweisung LP906 für den konkreten Transportfall erfüllt werden.
Typische Einsatzbereiche sind:
- Automobilindustrie und Fahrzeughersteller
- Werkstätten und Servicebetriebe
- Batteriehersteller und Batterie-Service
- Gefahrgutlogistik
- Rücknahme kritisch defekter BEV-Batterien
- Recycling- und Entsorgungsbetriebe
- Innerbetriebliche Handhabung von Traktionsbatterien
- Bereitstellung beschädigter Batterien für den Weitertransport
Zulassungen / Normen
- UN-Verpackungscode: UN 50A/X/****/GB/BAUER-7465/2242/1195
- ADR-Verpackungsanweisung: LP906
- Max. geprüfte Batteriekapazität: 42,2 kWh
- Batterietyp: BEV-Batterien
Hinweise zur Nutzung
Vor der Verwendung sollten Grundrahmen, Haube, Zurrpunkte, Verschlüsse und die für die Handhabung vorgesehenen Komponenten auf Beschädigungen und ordnungsgemäße Funktion kontrolliert werden. Die zu transportierende Batterie ist innerhalb des Behälters über die vorgesehenen Zurrpunkte und Gurte gegen Bewegung zu sichern.
Für das innerbetriebliche Handling ist der Grundrahmen vierseitig unterfahrbar. Die Haube kann über die beiden integrierten Einfahrtaschen oder die vier Kranösen angehoben werden. Zusätzlich stehen Bohrungen für die Befestigung von Schäkeln zur Verfügung. Aufgrund des Eigengewichts von ca. 545 kg sind für die Handhabung geeignete Hebe- und Flurfördermittel einzusetzen.
Vor dem Transport muss die Haube ordnungsgemäß aufgesetzt und über die Winkelhebelverschlüsse am Grundrahmen gesichert werden. Das zulässige Gesamtgewicht von 1.195 kg sowie die für LP906 geprüfte maximale Batteriekapazität von 42,2 kWh sind zu berücksichtigen. Der LIP-F 830 ist laut Herstellerdatenblatt nicht stapelbar.
Fazit
Der BAUER LIP-F 830 Transport- und Lagerbehälter bietet eine konstruktiv auf den Transport kritisch defekter Lithium-Ionen-Batterien abgestimmte Verpackungslösung. Feuerverzinkter Grundrahmen, Stahlblechhaube mit Brandschutzpaneelen, Elektrolyt-Auffangwanne und integrierte Ladungssicherung bilden die wesentlichen Bestandteile des Systems.
| Außenmaße (mm) : | 2 180 x 1 480 x 845 |
|---|---|
| Batteriezustand: | Neuwertig, Defekt, Kritisch defekt |
| Codierung: | 50A |
| Füllmaterial: | Brandschutzpaneele |
| Geeignet für kritisch defekt?: | Ja |
| Innenmaße (mm): | 1 840 x 1 160 x 355 |
| Leergewicht (kg): | 545 |
| Material: | Stahl |
| Materialbezeichnung: | Stahlblech (feuerverzinkt) |
| Max. Bruttomasse (kg): | 1 195 |
| Maximale Energiedichte (kWh): | 42,2 |
| Verpackungsanweisung gemäß ADR: | LP 906 |
| Verpackungsgruppe: | I |
| Volumen (l): | 770 |
