CEMO Ladeschrank Premium Plus 8/5 LockEX 2.0
- Max. Energiedichte: 3 kWh
- Inklusive Brandmelder und Fernmeldemodul
- Nach VDMA 24994 zertifiziert
- 9 Steckdosen á 230 V
Haben Sie Fragen zu diesem Produkt?
- Ihr persönlicher Ansprechpartner
- Name: Petra Fürbeck
- E-Mail: info@lion-care.com
- Tel.-Nr.: +49 (0) 7151 - 256 4817
Technische Daten
| Alarmweiterleitung: | Ja |
|---|---|
| Anzahl Einlegeböden: | 1 |
| Anzahl Schubladen: | 0 |
| Anzahl Türen: | 2-flügelig |
| Aufstellort: | Innenbereich |
| Außenmaße (mm) : | 880 x 660 x 520 |
| Brandtestverfahren: | VDMA 24994 |
| Brandunterdrückung: | Ohne |
| Feuerfest: | Ja |
| Feuerwiderstandsfähigkeit: | 60 min |
| Gewicht (kg): | 86 |
| Innenmaße (mm): | 730 x 530 x 450 |
| Ladefunktion: | Ja |
| Maximale Energiedichte (kWh): | 3 |
| Schranktyp: | Standschrank, Untertisch-Schrank |
| Stromversorgung: | 9 x 230 V / 50 Hz |
Produktinformationen „CEMO Ladeschrank Premium Plus 8/5 LockEX 2.0“
Passende Stapelfüße für den Akku-Lagerschrank
Für eine optimale Nutzung des Akku-Lagerschranks empfehlen wir das passende Stapelfüße-Set für Lager- und Ladeschränke. Um dies direkt mitzubestellen, wählen Sie die entsprechende Variante.
Oftmals besteht in eingeschränkten Lagerräumen das Problem, dass für große Sicherheitsschränke zur Lagerung von Lithium-Ionen-Batterien kein Platz zur Verfügung steht oder diese zu unflexibel sind, wenn sich die Platzverhältnisse im Lager kurzfristig ändern. CEMO bietet hier die optimale Lösung, die sich jederzeit erweitern lässt und sich auch an den Bedarf Ihres Betriebes anpassen kann.
Sprechen Sie uns bei Bedarf gerne an, um ein individuelles Angebot zu erhalten.
Größe, Aufbau und Funktion des Lagerschranks
Der CEMO Akku-Ladeschrank ist in dieser Ausführung ein Lager- und Ladesystem. Die Außenmaße betragen 880 x 660 x 520, die Innenmaße 730 x 530 x 450 mm. Das Gewicht ohne Füße beträgt 86 kg, mit Füßen 89 kg.
Direktvergleich der Varianten des CEMO 8/5
| CEMO 8/5 | CEMO 8/5 Basic | CEMO 8/5 Premium | CEMO 8/5 Premium Plus | |
| Außenabmessung | 810 x 580 x 520 mm | 780 x 580 x 500 mm | 810 x 660 x 520 mm | 880 x 660 x 520 mm |
| Innenabmessung | 730 x 530 x 450 mm | 730 x 530 x 450 mm | 730 x 530 x 450 mm | 730 x 530 x 450 mm |
| Leergewicht | 84 kg | 85 kg | 86 kg | 86 kg |
| Ladefunktion | Nein | Ja | Ja | Ja |
| Stromversorgung | / | 230 V | 230 V | 230 V |
| Warnsystem | akustisch, batteriebetrieben | akustisch, batteriebetrieben |
akustisch, strombetrieben Anschlussmöglichkeit über potentialfreien Kontakt (Zubehör: akustisch + optisch) |
akustisch, strombetrieben Anschlussmöglichkeit über potentialfreien Kontakt Fernalarmierung per Handy (Zubehör: akustisch + optisch) |
| Stapelbar | Ja (max. 3-fach) | Ja (max. 3-fach) | Ja (max. 3-fach) | Ja (max. 3-fach) |
Ausstattung

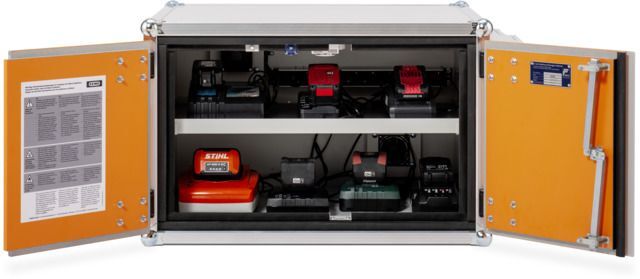

In der Premium Plus-Ausführung verfügt der Ladeschrank über eine Alarmierung, einen Rauchmelder mit potentialfreiem Ausgang für ein Alarmsignal, eine Stromversorgung über eine 9-fach Steckdosenleiste (3500 W, 16 A) im Schrank und eine technische Lüftung. Außerdem steht eine Fernalarmierung mit Datenübertragung mittels SIM-Karte zur Verfügung. Bei Hitzeentwicklung und/oder Rauchentwicklung wird der Stromkreislauf unterbrochen. Wenn die Tür geöffnet wird, wird darüber hinaus mittels Türkontaktschalter auch die Stromversorgung unterbrochen. Während des Ladevorgangs sollten die Türen also stets geschlossen sein.
Zertifiziert nach dem VDMA Einheitsblatt 24994:2024-08
Gemäß VDMA 24994 darf die Energiediche 3021,2 Wh insgesamt und 1510,6 Wh pro Lagerebene nicht überschritten werden.
Die VDMA 24994 ist ein Prüfstandard speziell für feuerwiderstandsfähige Lagerschränke, die Lithium-Ionen-Batterien sicher aufbewahren sollen. Dabei wird getestet, ob der Schrank einem sogenannten Thermal Runaway, also einer gefährlichen Überhitzung und Selbstentzündung der Batterie, standhält. Wichtig ist, dass der Schrank dabei keine Flammen oder giftige Gase nach außen abgibt und sich die Tür auch bei Druck nicht öffnet. Die Norm hilft Unternehmen, die Sicherheit beim Lagern von Lithium-Ionen-Akkus deutlich zu erhöhen und gilt als wichtiger Maßstab, der von Herstellern und Versicherern immer mehr anerkannt wird.
MPA getestete Feuerwiderstandsfähigkeit über 60 Min von innen nach außen
Des weiteren wurde für dieses System ein Brandtests in Anlehnung an EN 1363-1 durchgeführt, bei der eine Feuerwiderstandsfähigkeit über 60 min von innen nach außen nachgewiesen wurde.

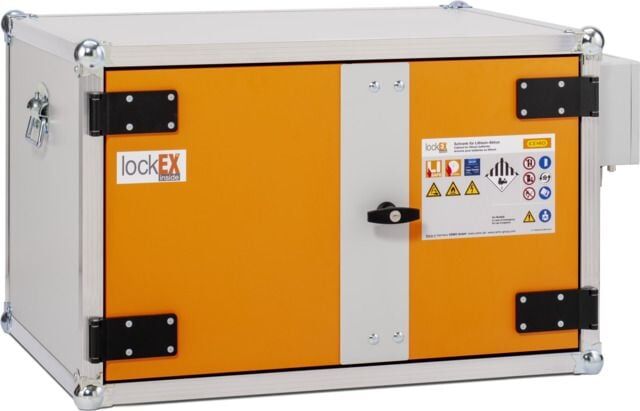

Ausgestattet mit dem CEMO lockEX Verschluss
Mit lockEX 2.0 präsentiert CEMO die neueste Evolutionsstufe in der Gefahrstofflagerung. Entwickelt für höchste Sicherheitsanforderungen, bietet das System effektiven Schutz ohne zeitliche Begrenzung – weit über marktübliche 90 Minuten hinaus.
Die Konstruktion basiert auf einer intelligenten Federmechanik, die im Falle einer Explosion eines beschädigten Li-Akkus die Schranktüren sanft öffnet, um den entstehenden Druck abzuleiten, und sie anschließend sofort wieder sicher verschließt.
Besonders wichtig ist hierbei der gewährte Schutz durch das Schutzrecht beim Deutschen Patent- und Markenamt. In Fachkreisen ist schon länger bekannt, dass Lithium-Batterien nicht nur Flammen und explosionsartiges Abbrennen einzelner Zellen verursachen können, sondern auch mit einer Gasexplosion durch ausgetretene Zelldämpfe zu rechnen ist. Dies stellt den schlimmsten Fall eines Batteriebrands dar, da es im Zweifelsfall die gesamte Schutzwirkung zunichte machen und somit das entscheidendste Kriterium in der Gefährdungsbeurteilung sein kann.
CEMO lockEX vereint Brandschutz und Explosionsschutz in einem Produkt und bietet eine zuverlässige Lösung für den Umgang mit potenziell gefährlichen Batteriebränden.
Der Ablauf eines Batteriebrands wird durch die lockEX-Technologie wirksam unterbrochen. Schon bevor ein Thermal Runaway beginnt, kann es zu einer Explosion kommen. Wenn das Schrankgehäuse nachgibt oder sich die Türen öffnen, kann die Schutzwirkung unmittelbar verloren gehen, und die brennenden Zellen sowie Batteriepacks werden ungehindert in die Umgebung am Aufstellort geschleudert.
Die lockEX-Mechanik von CEMO sorgt dafür, dass der Explosionsdruck, der sich im Inneren des Schrankes bildet, effektiv bewältigt wird. Diese fortschrittliche NO-BANG-Technologie gewährleistet die uneingeschränkte Erhaltung der Schutzwirkung, selbst im Falle eines auftretenden Worst-Case-Szenarios eines Batteriebrands.
Im Havariefall gut gerüstet
Gerade kritisch beschädigte Lithium-Ionen-Zellen können im Brandfall („Thermal Runaway“) eine ernste Gefahr für Personen und Betriebseinrichtungen darstellen. Stäube die durch diese Brände entstehen, können sich in Platinen von Produktions- uns Betriebsgeräten absetzten und diese dauerhaft schädigen. Dieser Ladeschrank verfügt über eine MPA-geprüfte Feuerwiderstandsfähigkeit über 60 min von Innen nach Außen in Anlehnung an DIN EN 1363-1. Ein realer Batteriebrandversuch wurde mit einer unabhängigen Universität durchgeführt. Die Zu- und Abluftöffnungen verschließen sich im Brandfall automatisch. Die Türen sollten beim Gebrauch aber stets geschlossen bleiben.
Robust gebaut
Der Ladeschrank ist aus robusten, feuerwiderstandsfähigen Komponenten gebaut. Spezielle Brandschutzdichtungen verhindern den Flammenaustritt und er verfügt über ein kaltrauchdichtes Verschlusssystem der Öffnungen. Die Türen sind zweiflügelig und abschließbar mit stabiler Verriegelung und Aufhängung. Die Türlackierung ist in orange, ähnlich RAL 2004 der Korpus in grau, ähnlich RAL 7035 ausgeführt.
Portabel einsetzbar
Der Behälter ist transportierbar über die Tragegriffe an der Seite. Mit den optionalen Stapelfüßen lassen sich die Behälter bis zu einer Höhe von 3 Stück optimal lagern. Die Stapelfüße machen diese dann auch unterfahrbar. Optional kann der Behälter auch mit einer zusätzlichen, feuerfesten und geprüften Kabeldurchführung ausgestattet werden, um zum Beispiel einen Anschluss an die hauseigene Brandmeldeanlage zu erstellen.
Richtlinien
Für die Lagerung von Lithium-Batterien / Lithium-Ionen Akkus existieren bis jetzt noch keine rechtlichen Vorschriften. Lediglich die VdS Schadenverhütung GmbH gibt in ihrer Veröffentlichung VdS 3103 : 2019-06 (03) allgemeine Sicherheitsregeln zur Schadensverhütung aus.Es ist empfehlenswert, vorab Ihre Anforderungen mit Ihrer Sachversicherung abzuklären.
Der Hersteller
Die CEMO GmbH aus Weinstadt steht mit Fantasie und Tatkraft seit mehr als 60 Jahren für sicheres Lagern. Das Unternehmen ist Pionier auf dem Gebiet der modernen Transport- und Lagerbehältertechnik und ist einer der Marktführer in diesem Bereich.
Zukunftsorientiert
Lithium-Ionen-Batterien werden in den kommenden Jahren in allen industriellen Anwendungen nicht mehr wegzudenken sein. Bei unsachgemäßem Gebrauch kann aber von den Batterien bei der Herstellung, Lagerung und beim Transport ein nicht zu unterschätzendes Gefahrenpotenzial ausgehen. Durch Anschaffung dieses Lagerschranks sichern Sie sich von Anfang an gegen größere finanzielle Schäden ab.
Für Sie im Einsatz
Nehmen Sie bei Rückfragen sehr gerne Kontakt mit uns auf. Wir freuen uns auf Sie!
| Alarmweiterleitung: | Ja |
|---|---|
| Anzahl Einlegeböden: | 1 |
| Anzahl Schubladen: | 0 |
| Anzahl Türen: | 2-flügelig |
| Aufstellort: | Innenbereich |
| Außenmaße (mm) : | 880 x 660 x 520 |
| Brandtestverfahren: | VDMA 24994 |
| Brandunterdrückung: | Ohne |
| Feuerfest: | Ja |
| Feuerwiderstandsfähigkeit: | 60 min |
| Gewicht (kg): | 86 |
| Innenmaße (mm): | 730 x 530 x 450 |
| Ladefunktion: | Ja |
| Maximale Energiedichte (kWh): | 3 |
| Schranktyp: | Standschrank, Untertisch-Schrank |
| Stromversorgung: | 9 x 230 V / 50 Hz |
Downloads
FAQ
Standard-Sicherheitsschränke sind für den Innenbereich konzipiert, so dass eine Nutzung im Außenbereich nicht möglich ist.
Die Brandschutzplatten, die in den Schränken verbaut sind, enthalten Gips, der sehr viel Wasser enthält, welches sich bei Frost ausdehnt. Dadurch werden die Platten verformt. Es kann nicht mehr gewährleistet werden, dass ein solcher Schrank noch dicht ist oder einer Explosion standhalten kann.
Wenn Sie bereits über einen geeigneten Raum verfügen, der baulich feuerbeständig ist, dann benötigen Sie nicht zwangsweise einen Sicherheitsschrank, der den Brand eindämmt.
Bitte vergessen Sie jedoch nicht, dass die Schäden durch einen Akkubrand immense und auch giftige Verunreinigungen mit sich bringen, deren Entsorgung schnell zu hohen Kosten führen kann.
Darüber hinaus können Sie möglicherweise bis zur endgültigen Behebung des Schadens – je nach Schadensort - nicht wie gewohnt weiterarbeiten.
Zubehör
Standard-Sicherheitsschränke sind für den Innenbereich konzipiert, so dass eine Nutzung im Außenbereich nicht möglich ist.
Die Brandschutzplatten, die in den Schränken verbaut sind, enthalten Gips, der sehr viel Wasser enthält, welches sich bei Frost ausdehnt. Dadurch werden die Platten verformt. Es kann nicht mehr gewährleistet werden, dass ein solcher Schrank noch dicht ist oder einer Explosion standhalten kann.
Wenn Sie bereits über einen geeigneten Raum verfügen, der baulich feuerbeständig ist, dann benötigen Sie nicht zwangsweise einen Sicherheitsschrank, der den Brand eindämmt.
Bitte vergessen Sie jedoch nicht, dass die Schäden durch einen Akkubrand immense und auch giftige Verunreinigungen mit sich bringen, deren Entsorgung schnell zu hohen Kosten führen kann.
Darüber hinaus können Sie möglicherweise bis zur endgültigen Behebung des Schadens – je nach Schadensort - nicht wie gewohnt weiterarbeiten.
Zubehör
Zusätzliche, feuerfeste Kabeldurchführung mit einer Feuerwiderstandsfähigkeit von 60 Minuten für CEMO Lager- und Ladeschränke. Ideal beispielsweise für den Anschluss an die hauseigene Brandmeldeanlage.
Aerosol-Löschmittel für Lithium-Akkus, geeignet für erste schnelle Löschmaßnahme & Flammenunterdrückung, automatische pyrotechnische Auslösung, bedarf keiner Wartung.

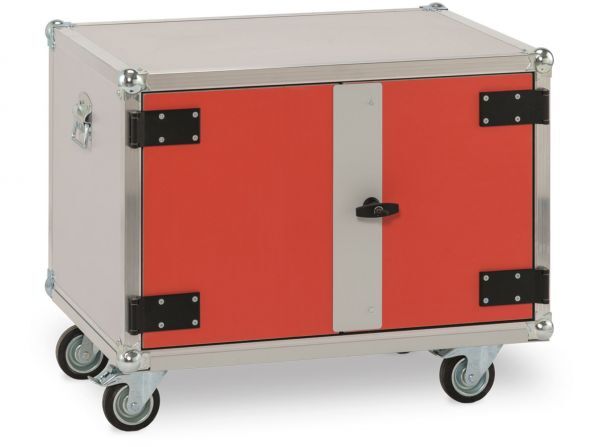

Perfekt geeignet für das Evakuieren im Havariefall und für das einfache Umstellen. Zwei von vier Lenkrollen haben eine integrierte Fußbremse.
Stapelfüße-Set für CEMO Lager- und Ladeschränke. Das Set besteht aus 4 Füßen aus Metall und macht damit die Schränke unterfahrbar und 3-fach stapelbar. Die Höhe erhöht sich dadurch um 10 cm. Das Set ist komplett inkl. Schrauben und Metallplatten gegen seitliches Verrutschen. Das Set ist sehr empfehlenswert, da es das Handling der Lager- und Ladeschränke sehr verbessert.
Bietet optische und akkustische Alarmierung im Havariefall, optimal zum schnellen Ergreifen weiterer Schutzmaßnahmen.
Einlegeboden (für Bodenebene oder als Zwischenebene)* Maße cm (b x t x h): 67 x 40 x 3,5, * Trennteiler für Einlegeboden auf Anfrage Optimal für die volle Raumausnutzung und Vergrößerung der Ablagefläche bei kleinzelligen Lithium-Batterien
Die Lagerebenen des Regals lassen sich problemlos auf die perfekte Arbeitshöhe einstellen und die Schränke können einfach mittels Hochhubwagen oder Gabelstapler eingesetzt werden. Das Regal kommt inklusive Montagematerial für eine Wandbesfestigung.
